डबल-पीसीबी टी12 एलईडी ट्यूब हाउसिंग क्या है?

एक डबल-पीसीबी टी12 एलईडी ट्यूब हाउसिंग एक बाहरी पॉलीकार्बोनेट ट्यूब है जो एक आंतरिक एल्यूमीनियम प्रोफ़ाइल के साथ संयुक्त होती है जो दो एलईडी सर्किट बोर्ड रखती है। जेई का जेई-34 आवास एक 38 मिमी व्यास ट्यूब, दो 10 × 1.0 मिमी पीसीबी स्थिति और 16 मिमी ऊंचे आंतरिक ड्राइवर के लिए जगह का उपयोग करता है। इसे IP20 या IP65 निर्माण के लिए कॉन्फ़िगर किया जा सकता है, जिसकी लंबाई 600 मिमी से 2400 मिमी तक या कस्टम लंबाई में बनाई जा सकती है।

यह इसे ओईएम ट्यूब असेंबली के लिए एक आवास बनाता है, पूर्ण एलईडी लैंप नहीं। आपकी टीम अभी भी एलईडी, पीसीबी लेआउट, ड्राइवर, वायरिंग, एंड-कैप सीलिंग विधि और अंतिम विद्युत कॉन्फ़िगरेशन का चयन करती है। आवास उन निर्णयों को एक परिभाषित यांत्रिक प्रारंभिक बिंदु देता है।

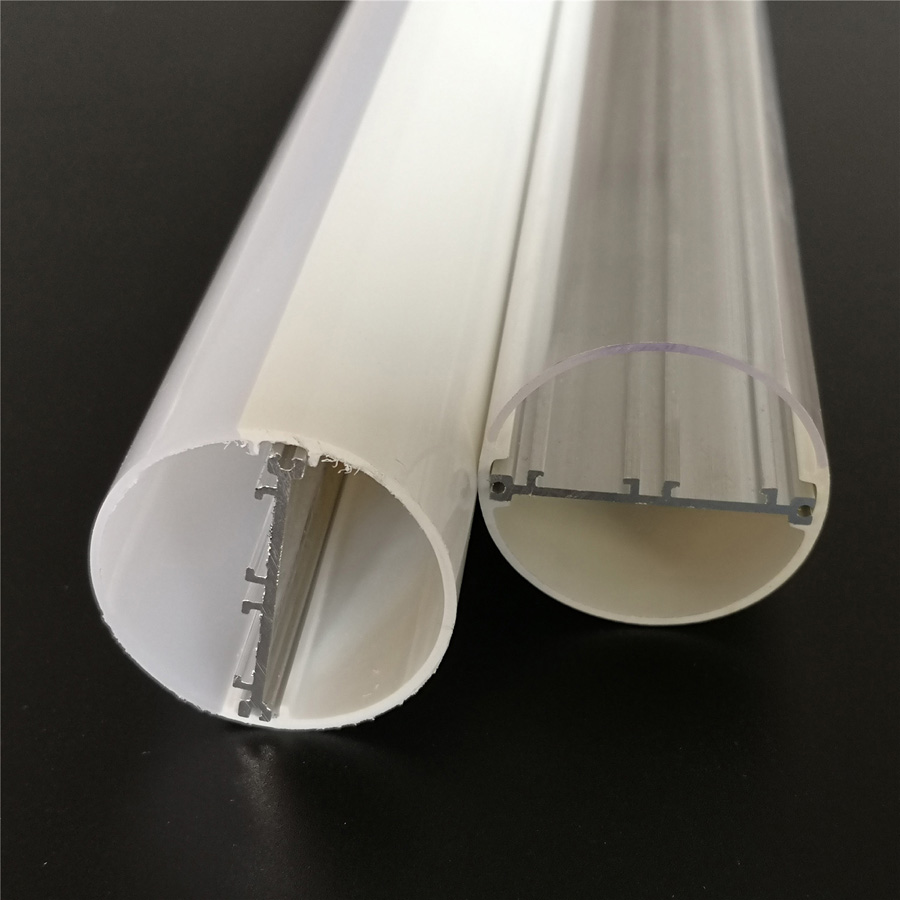

पूरा देखेंLED T12 प्लास्टिक ट्यूब और डबल सर्किट बोर्ड एल्यूमीनियम हाउसिंगनमूना अनुरोध तैयार करने से पहले विशिष्टता।

ओईएम ट्यूब असेंबली के लिए जेई-34 टी12 हाउसिंग में क्या शामिल है?

जेई-34 टी12 एलईडी ट्यूब हाउसिंग में एक पॉलीकार्बोनेट बाहरी ट्यूब, एक आंतरिक 6063 एल्यूमीनियम प्रोफ़ाइल, दो पीसीबी माउंटिंग स्थिति, प्लास्टिक एंड कैप और एक आंतरिक ड्राइवर के लिए जगह शामिल है। बाहरी ट्यूब साफ़ या फ़्रॉस्टेड हो सकती है, और डिफ्यूज़र की मोटाई 0.6 मिमी से 2.0 मिमी तक सूचीबद्ध है।

मानक व्यास 38 मिमी है। उपलब्ध ट्यूब की लंबाई 600 मिमी से 2400 मिमी है, योग्य परियोजनाओं के लिए कस्टम लंबाई उपलब्ध है। हालाँकि, उन आयामों को पूर्ण यांत्रिक ड्राइंग के रूप में नहीं माना जाना चाहिए। पीसीबी सीटिंग, एंड-कैप एंगेजमेंट, लीड रूटिंग और ड्राइवर क्लीयरेंस को अभी भी आपके वास्तविक घटकों के विरुद्ध जांचने की आवश्यकता है।

एक ओईएम खरीदार के लिए, मुख्य बात यह है कि जेई आपकी असेंबली लाइन के लिए एक्सट्रूडेड प्लास्टिक और एल्यूमीनियम हाउसिंग सिस्टम की आपूर्ति करता है। जेई एलईडी प्रोफाइल परियोजनाओं के लिए प्लास्टिक और एल्यूमीनियम एक्सट्रूज़न लाइन, मोल्ड-मेकिंग, परीक्षण, नमूना अनुमोदन और बड़े पैमाने पर उत्पादन गुणवत्ता नियंत्रण संचालित करता है।

दो पीसीबी चैनल और एक आंतरिक एल्यूमीनियम प्रोफ़ाइल डिज़ाइन स्थान का विस्तार कैसे करते हैं?

दो पीसीबी चैनल आपको प्रत्येक एलईडी, ड्राइवर कनेक्शन और थर्मल इंटरफ़ेस को एक संकीर्ण सर्किट बोर्ड पर मजबूर करने के बजाय दो बोर्डों में एलईडी वितरित करने देते हैं। यह लैंप वाट क्षमता और लेआउट निर्णयों के लिए अधिक जगह बनाता है, लेकिन यह एक विशिष्ट वाट क्षमता की गारंटी नहीं देता है। अंतिम सीमा एलईडी प्रकार, बोर्ड निर्माण, करंट, ड्राइवर चयन, थर्मल परीक्षण और पूर्ण असेंबली पर निर्भर करती है।

दोहरी 10 × 1.0 मिमी पीसीबी स्थिति, आंतरिक ड्राइवर क्लीयरेंस और थर्मल समर्थन

प्रत्येक पीसीबी स्थिति 10 × 1.0 मिमी पर निर्दिष्ट है। टूलींग या नमूना अनुमोदन से पहले पुष्टि करें कि आपके बोर्ड की चौड़ाई और मोटाई उन स्थितियों से मेल खाती है। एक बोर्ड जो नाममात्र चैनल में फिट बैठता है लेकिन असेंबली के दौरान बदलाव से असमान रोशनी, तारों का दबाव या एल्यूमीनियम प्रोफ़ाइल के साथ खराब संपर्क हो सकता है।

आंतरिक ड्राइवर स्थान की ऊंचाई 16 मिमी तक सूचीबद्ध है। ड्राइवर बॉडी, इन्सुलेशन, कनेक्टर्स और किसी भी तनाव-राहत वाले हिस्से को मापें - न कि केवल ड्राइवर लेबल को। एक घटक ड्राइंग पर स्वीकार्य दिखने वाला क्लीयरेंस ट्यूब के अंदर तारों को मोड़ने पर गायब हो सकता है।

एल्यूमीनियम प्रोफ़ाइल पीसीबी के नीचे एक धातु संरचना प्रदान करती है और बोर्ड से गर्मी को दूर ले जाने में मदद कर सकती है। यह थर्मल सत्यापन का विकल्प नहीं है। चुने हुए एलईडी, पीसीबी, ड्राइवर, एंड कैप और इंस्टॉलेशन ओरिएंटेशन के साथ पूरे लैंप का परीक्षण करें।

क्यों 6063 एल्युमीनियम इंसर्ट गर्मी प्रबंधन को प्रकाश प्रसार से अलग करने में मदद करता है

6063 एल्यूमीनियम इंसर्ट और पॉलीकार्बोनेट ट्यूब अलग-अलग कार्य करते हैं। एल्यूमीनियम प्रोफ़ाइल सर्किट बोर्डों का समर्थन करती है और अकेले प्लास्टिक की तुलना में गर्मी हस्तांतरण के लिए अधिक उपयुक्त मार्ग प्रदान करती है। पॉलीकार्बोनेट ट्यूब दृश्यमान बाहरी बॉडी और डिफ्यूज़र बनाती है, जो लैंप की उपस्थिति को आकार देते हुए आंतरिक भागों की रक्षा करती है।

यह पृथक्करण एल्युमीनियम इंसर्ट के साथ टी12 एलईडी ट्यूब हाउसिंग में उपयोगी है क्योंकि प्लास्टिक से संपूर्ण यांत्रिक और थर्मल भार वहन करने के लिए कहे बिना ऑप्टिकल कवर को उपस्थिति और ट्रांसमिशन के लिए चुना जा सकता है। वास्तविक थर्मल परिणाम अभी भी पीसीबी और प्रोफ़ाइल के बीच संपर्क, असेंबली दबाव, एलईडी रिक्ति, ड्राइवर आउटपुट और तैयार ट्यूब के चारों ओर वायु प्रवाह पर निर्भर करते हैं।

नमूना लेने से पहले किस पीसीबी, ड्राइवर, लंबाई और ऑप्टिकल विवरण को मंजूरी दी जानी चाहिए?

विद्युत और ऑप्टिकल भागों की सूची के साथ यांत्रिक ड्राइंग को मंजूरी दें। एक आवास नमूना केवल तभी उपयोगी होता है जब यह उस असेंबली का प्रतिनिधित्व करता है जिसे आप बनाने की योजना बना रहे हैं।

पीसीबी स्पेसिंग, ड्राइवर की ऊंचाई 16 मिमी तक, ट्यूब की लंबाई, एंड-कैप फिट और वायरिंग क्लीयरेंस की पुष्टि करें

• पीसीबी फिट:दो 10 × 1.0 मिमी बोर्ड की स्थिति, बोर्ड किनारे की निकासी और असेंबली के दौरान बोर्ड को कैसे बनाए रखा जाता है, इसकी पुष्टि करें।
• ड्राइवर पैकेज:टर्मिनलों, स्लीव्स और तारों सहित 16 मिमी तक उपलब्ध स्थान के मुकाबले पूरी ड्राइवर ऊंचाई की जांच करें।
• ट्यूब की लंबाई:600 मिमी से 2400 मिमी तक की लंबाई चुनें या आवश्यक कस्टम लंबाई सबमिट करें। अंतिम कैप और प्रयोग करने योग्य आंतरिक असेंबली लंबाई का ध्यान रखें।
• एंड कैप्स:यदि लैंप IP65 निर्माण का उपयोग करेगा तो प्लास्टिक एंड-कैप आयाम, अटैचमेंट विधि, केबल निकास और गैसकेट या सील व्यवस्था को मंजूरी दें।
• वायरिंग:पुष्टि करें कि इनपुट तार कहां प्रवेश करते हैं, वे ट्यूब के अंदर कैसे घूमते हैं, और क्या ड्राइवर या पीसीबी कनेक्शन को इन्सुलेशन को पिंच किए बिना इकट्ठा किया जा सकता है।

ये जाँचें एक सामान्य सैंपलिंग गलती को रोकती हैं: एंड-कैप और ड्राइवर इंटरफ़ेस को अनसुलझा छोड़ते हुए ट्यूब व्यास को मंजूरी देना।

ट्रांसमिशन, चमक और उपस्थिति आवश्यकताओं के आधार पर स्पष्ट या फ्रॉस्टेड पॉली कार्बोनेट चुनें

जेई स्पष्ट कवर के लिए प्रकाश संचरण को 95% से ऊपर और दूधिया सफेद कवर के लिए 85% से ऊपर सूचीबद्ध करता है। साफ़ पॉलीकार्बोनेट अधिक आउटपुट सुरक्षित रखता है लेकिन आंतरिक एलईडी बिंदुओं को अधिक आसानी से दिखाता है और अधिक दृश्यमान चमक पैदा कर सकता है। दूधिया या फ्रॉस्टेड आवरण उपस्थिति को नरम बनाता है और संचरण में कुछ कमी के साथ घटकों को बेहतर ढंग से छुपाता है।

एलईडी पिच, आवश्यक दृश्य एकरूपता, देखने के कोण और लक्ष्य उपस्थिति की समीक्षा करने के बाद कवर चुनें। सूचीबद्ध ट्रांसमिशन आंकड़े कवर विकल्प का वर्णन करते हैं; वे आपके संपूर्ण लैंप से प्रदत्त प्रकाश की भविष्यवाणी नहीं करते हैं। यदि ऑप्टिकल उपस्थिति एक प्रमुख आवश्यकता है तो प्रासंगिक डिफ्यूज़र नमूने के लिए पूछें।

IP20 निर्माण कब उपयुक्त है, और IP65 सीलिंग कब आवश्यक है?

IP20 आम तौर पर सूखे इनडोर इंस्टॉलेशन के लिए उपयुक्त है जहां ट्यूब को पानी से संरक्षित किया जाता है और बाड़े को सीलबंद निर्माण की आवश्यकता नहीं होती है। यह कई आंतरिक फिक्स्चर के लिए एक व्यावहारिक विकल्प है, लेकिन अंतिम आवेदन अभी भी निर्धारित करता है कि खुली या गैर-सील व्यवस्था स्वीकार्य है या नहीं।

IP65 निर्माण विकल्प का उपयोग करें जब तैयार फिक्सचर को धूल या पानी के जेट का सामना करना पड़ सकता है और परियोजना को उस स्तर की बाड़े की सुरक्षा की आवश्यकता होती है। अकेले आवास अंतिम आईपी रेटिंग स्थापित नहीं करता है। सील, एंड कैप, केबल प्रविष्टियाँ, ड्राइवर प्लेसमेंट, असेंबली सहनशीलता और उत्पादन निरीक्षण सभी परिणाम को प्रभावित करते हैं। आवश्यक परीक्षण विधि की पुष्टि करें और यह मानने के बजाय कि IP65 हाउसिंग स्वचालित रूप से संपूर्ण फिक्स्चर IP65 बनाती है, पूर्ण लैंप का मूल्यांकन करें।

क्या जेई आपकी अपनी असेंबली के लिए पूर्ण एलईडी ट्यूब या आवास की आपूर्ति कर रहा है?

जेई OEM और ODM असेंबली के लिए एलईडी ट्यूब हाउसिंग सिस्टम की आपूर्ति कर रहा है, न कि एक तैयार, विद्युत प्रमाणित ट्यूब की, जब तक कि एक अलग परियोजना समझौता उन अतिरिक्त सेवाओं को परिभाषित नहीं करता है। आप एलईडी बोर्ड, ड्राइवर, वायरिंग और अंतिम लैंप कॉन्फ़िगरेशन प्रदान करते हैं या अनुमोदित करते हैं।

यह व्यवस्था उन प्रकाश निर्माताओं के लिए उपयुक्त है जिन्हें एल्यूमीनियम डालने के साथ T12 प्लास्टिक एलईडी ट्यूब हाउसिंग की आवश्यकता होती है और वे इलेक्ट्रॉनिक्स पर नियंत्रण चाहते हैं। यह उस खरीदार के लिए उपयुक्त नहीं हो सकता है जो इंस्टालेशन के लिए तैयार, पूरी तरह से असेंबल किए गए रिप्लेसमेंट लैंप की तलाश में है। उत्पादन ऑर्डर देने से पहले आपूर्ति का दायरा, परीक्षण जिम्मेदारी, लेबलिंग और नियामक आवश्यकताओं को स्पष्ट करें।

कस्टम असेंबली आवश्यकताओं के लिए, इसकी समीक्षा करेंकस्टम T12 LED ट्यूब हाउसिंग विवरणजेई की इंजीनियरिंग टीम के साथ।

अमेरिकी ओईएम खरीदारों को ड्राइंग समीक्षा से नमूने और उत्पादन की ओर कैसे बढ़ना चाहिए?

जेई को ट्यूब की लंबाई, पीसीबी ड्राइंग, ड्राइवर आयाम, तार-निकास योजना, एंड-कैप आवश्यकताएं, ऑप्टिकल प्राथमिकता और आवश्यक आईपी निर्माण भेजें। इंस्टॉलेशन वातावरण और लक्ष्य असेंबली प्रक्रिया शामिल करें। यदि दोनों बोर्ड अलग-अलग एलईडी लेआउट का उपयोग करते हैं या अलग-अलग ऑप्टिकल ज़ोन परोसते हैं, तो इसे ड्राइंग में स्पष्ट रूप से दिखाएं।

जेई तब एक्सट्रूज़न और टूलींग आवश्यकताओं की समीक्षा कर सकता है, नमूने तैयार कर सकता है और बड़े पैमाने पर उत्पादन से पहले यांत्रिक इंटरफेस की पुष्टि कर सकता है। बोर्ड फिट, ड्राइवर क्लीयरेंस, वायर रूटिंग, डिफ्यूज़र उपस्थिति, एंड-कैप रिटेंशन, और - जहां लागू हो - IP65 संस्करण के लिए सीलिंग प्रक्रिया की जांच करने के लिए नमूने का उपयोग करें।

से शुरू करेंजेई-34 टी12 डबल-पीसीबी हाउसिंगपृष्ठ, फिर अपने चित्र और लक्ष्य मात्रा के साथ जेई से संपर्क करें। जितनी जल्दी उन प्रोजेक्ट इनपुट को तय किया जाएगा, कम लागत वाले आवास निर्णय के बाद में महंगे असेंबली परिवर्तन की संभावना उतनी ही कम होगी।
