उच्च-कंपन रेल वातावरण के लिए एलईडी हाउसिंग इंजीनियर कैसे करें

रोलिंग स्टॉक इलेक्ट्रॉनिक्स के लिए एक प्रतिकूल वातावरण है। हर बार जब कोई ट्रेन ट्रैक स्विच से टकराती है, तो उच्च-आवृत्ति गतिज ऊर्जा बोगियों से चेसिस के माध्यम से और सीधे छत पैनलों में यात्रा करती है। जब ट्रांज़िट अधिकारी टिमटिमाती केबिन लाइट या खराब ओवरहेड फिक्स्चर के बारे में शिकायत करते हैं, तो समस्या शायद ही कभी एलईडी चिप की होती है। विफलता लगभग हमेशा यांत्रिक आवरण से जुड़ी होती है।

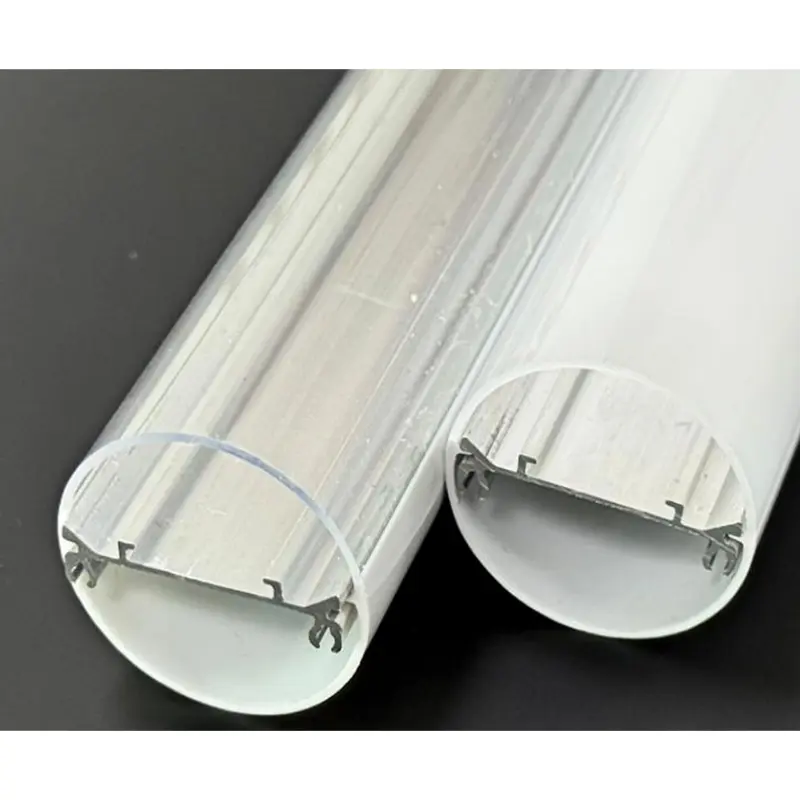

एकएलईडी रेल वाहन प्रकाश आवासयह सिर्फ एक सजावटी आवरण नहीं है. यह एक संरचनात्मक शॉक अवशोषक, एक थर्मल प्रबंधन प्रणाली और एक प्राथमिक जीवन-सुरक्षा बाधा है। यदि एक्सट्रूज़न डिज़ाइन हार्मोनिक अनुनाद, थर्मल विस्तार, या ट्रांजिट फायर कोड को ध्यान में रखने में विफल रहता है, तो प्रकाश व्यवस्था अपने निर्धारित जीवनकाल से बहुत पहले ही विफल हो जाएगी। इस वातावरण के लिए डिज़ाइन करने के लिए मानक व्यावसायिक प्रकाश धारणाओं और विशेष रूप से निरंतर, हिंसक गति के लिए इंजीनियरिंग को छोड़ने की आवश्यकता होती है।

रोलिंग स्टॉक लाइटिंग में यांत्रिक और थर्मल विफलताओं का निदान

एक बेहतर आवास डिज़ाइन करने के लिए, आपको सबसे पहले यह समझना होगा कि वर्तमान डिज़ाइन क्षेत्र में कैसे ख़राब होते हैं। रेल वातावरण प्रकाश जुड़नार को शारीरिक झटके, अत्यधिक तापमान में उतार-चढ़ाव और सीमित हवाई क्षेत्र के मिश्रित मिश्रण के अधीन करता है। जब कोई आवास खराब तरीके से इंजीनियर किया जाता है, तो लक्षण आमतौर पर तीन अलग-अलग विफलता मोड में मौजूद होते हैं।

सोल्डर ज्वाइंट माइक्रो-क्रैकिंग
ट्रेन की टिमटिमाती रोशनी का सबसे आम कारण यांत्रिक थकान है। जब एक एल्यूमीनियम एलईडी एक्सट्रूज़न को उचित नमी के बिना कंपन छत पैनल पर कठोरता से लगाया जाता है, तो आवास उस गतिज ऊर्जा को सीधे आंतरिक पीसीबी में स्थानांतरित कर देता है। लगातार लचीलेपन के कारण डायोड को बोर्ड से जोड़ने वाले सोल्डर जोड़ों में सूक्ष्म दरारें पड़ जाती हैं। खरीदार अक्सर पीसीबी निर्माता को दोष देते हैं, लेकिन मूल कारण एक ऐसा आवास है जिसमें एलईडी ट्रे के लिए आंतरिक शॉक-अलगाव का अभाव है।

पॉलीकार्बोनेट क्रेजिंग और डिफ्यूज़र इजेक्शन
ट्रेनों को गंभीर थर्मल साइक्लिंग से गुजरना पड़ता है। रात भर रेल यार्ड में खड़ी एक यात्री कार ठंड से नीचे गिर सकती है, फिर एचवीएसी और प्रकाश व्यवस्था चालू होने पर तेजी से गर्म हो सकती है। एल्युमीनियम और प्लास्टिक का विस्तार अलग-अलग दरों पर होता है। यदि एल्यूमीनियम बेस और प्लास्टिक डिफ्यूज़र के बीच यांत्रिक सहनशीलता बहुत कड़ी है, तो थर्मल विस्तार अत्यधिक तनाव पैदा करता है। यह "पागलपन" का कारण बनता है - पॉली कार्बोनेट में सूक्ष्म दरारों का एक नेटवर्क - या इससे भी बदतर, अचानक ब्रेक लगाने की घटना के दौरान डिफ्यूज़र अपने ट्रैक से बाहर निकल जाता है।

IP65 सील संपीड़न सेट
सबवे कारों को आक्रामक सफाई व्यवस्था की आवश्यकता होती है, जिसमें अक्सर उच्च दबाव वाली धुलाई शामिल होती है। इससे बचने के लिए, कंपन प्रतिरोधी एलईडी ट्रांजिट लाइट हाउसिंग को विश्वसनीय IP65 रेटिंग की आवश्यकता होती है। हालाँकि, निरंतर कंपन के कारण निम्न गैसकेट सामग्री समय के साथ चपटी हो जाती है, इस घटना को संपीड़न सेट के रूप में जाना जाता है। एक बार जब सील अपनी मेमोरी खो देती है, तो नमी और सफाई रसायन आवास को बायपास कर देते हैं, जिससे विद्युत घटक बंद हो जाते हैं।

EN45545 अनुपालन और कंपन डंपिंग के लिए सामग्री चयन मानदंड

रेल प्रकाश व्यवस्था के लिए सामग्री निर्दिष्ट करने के लिए सख्त यात्री सुरक्षा आदेशों के साथ संरचनात्मक कठोरता को संतुलित करने की आवश्यकता होती है। आप केवल ऑफ-द-शेल्फ वाणिज्यिक एक्सट्रूज़न का उपयोग नहीं कर सकते। प्रत्येक घटक को कड़े रेल मानकों को पारित करना होगा, विशेष रूप से EN45545, जो रेलवे वाहनों में अग्नि व्यवहार और सामग्रियों को नियंत्रित करता है।

बेस प्रोफाइल: 6063-टी5 एल्यूमिनियम
मुख्य संरचनात्मक एक्सट्रूज़न के लिए, 6063-T5 एल्यूमीनियम उद्योग मानक है। T5 टेम्परेचर रोलिंग स्टॉक के लिए एल्यूमीनियम एलईडी एक्सट्रूज़न के लिए आवश्यक सटीक यांत्रिक गुण प्रदान करता है: यह ट्रेन कार की छत की लंबाई को बिना शिथिलता के फैलाने के लिए पर्याप्त कठोर है, फिर भी फ्रैक्चरिंग के बिना कम आवृत्ति कंपन को सहन करने के लिए पर्याप्त लचीला है। महत्वपूर्ण रूप से, 6063 एल्युमीनियम उत्कृष्ट तापीय चालकता प्रदान करता है, जो उच्च-आउटपुट एलईडी स्ट्रिप्स के लिए अत्यधिक कुशल हीट सिंक के रूप में कार्य करता है।

डिफ्यूज़र: फ्लेम रिटार्डेंट पॉलीकार्बोनेट (पीसी)
जब ऑप्टिकल कवर की बात आती है, तो मानक पीएमएमए (एक्रिलिक) रेल अनुप्रयोगों के लिए बहुत भंगुर होता है। एक भारी प्रभाव इसे चकनाचूर कर देगा, जिससे खतरनाक टुकड़े बन जाएंगे। मानक एबीएस सस्ता है लेकिन ट्रांजिट फायर कोड की धुआं और विषाक्तता आवश्यकताओं में विफल रहता है।

आपको ज्वाला-मंदक पीसी (पॉलीकार्बोनेट) निर्दिष्ट करना होगा। पीसी बिना टूटे सीधे प्रभाव का सामना कर सकता है, जो इसे उच्च-यातायात सार्वजनिक परिवहन के लिए आदर्श बनाता है। इससे भी महत्वपूर्ण बात यह है कि पीसी के कस्टम फॉर्मूलेशन EN45545 खतरा स्तर 3 (HL3) आवश्यकताओं को पूरा कर सकते हैं। इसका मतलब है कि केबिन में आग लगने की स्थिति में, आवास आग की लपटों को नहीं फैलाएगा, और उत्सर्जित धुआं सख्त विषाक्तता सीमा से नीचे रहेगा ताकि यह सुनिश्चित किया जा सके कि यात्री सुरक्षित रूप से बाहर निकल सकें।

गैस्केटिंग और अंत कैप्स
एंड-कैप सील के लिए मानक पीवीसी या सस्ते रबर से बचें। ईपीडीएम या उच्च ग्रेड सिलिकॉन अनिवार्य है। ये सामग्रियां अपने कंप्रेसिव रिबाउंड को बनाए रखते हुए अत्यधिक तापमान और यूवी क्षरण का विरोध करती हैं, जिससे यह सुनिश्चित होता है कि IP65 रेल वाहन एलईडी फिक्स्चर संलग्नक वर्षों के दैनिक कंपन के बाद भी जलरोधक बना रहे।

एआई-संचालित थर्मल सिमुलेशन के साथ गर्मी अपव्यय को मान्य करना

गर्मी एलईडी की दीर्घायु की दुश्मन है। एक वाणिज्यिक कार्यालय में, एक एलईडी फिक्स्चर खुली परिवेशी हवा में गर्मी बहाता है। हाई-स्पीड ट्रेन में, प्रकाश आवास को अक्सर एक विशाल, गर्मी पैदा करने वाले एचवीएसी डक्ट के नीचे सीधे एक इंसुलेटेड छत पैनल में रखा जाता है। फिक्स्चर के आसपास परिवेश का तापमान पहले से ही बढ़ा हुआ है, जिससे प्रभावी शीतलन के लिए आवश्यक डेल्टा-टी (तापमान अंतर) काफी कम हो गया है।

नई एक्सट्रूज़न प्रोफ़ाइल के लिए महंगी टूलींग काटने से पहले, थर्मल प्रबंधन को डिजिटल रूप से मान्य किया जाना चाहिए। आधुनिक इंजीनियरिंग वर्कफ़्लोज़ अब एआई-सहायता प्राप्त थर्मल सिमुलेशन सॉफ़्टवेयर का उपयोग करते हैं ताकि यह मॉडल किया जा सके कि एक सीमित स्थान में आवास के माध्यम से गर्मी कैसे चलती है।

सिमुलेशन एलईडी डायोड से थर्मल पेस्ट के माध्यम से, पीसीबी में और 6063-टी5 एल्यूमीनियम पंखों के माध्यम से थर्मल मार्ग को मॉडल करता है। एआई-संचालित सॉल्वर तेजी से सैकड़ों फिन ज्यामिति को पुनरावृत्त कर सकते हैं - हीट सिंक की मोटाई, रिक्ति और कोण को समायोजित करते हुए - सटीक कॉन्फ़िगरेशन खोजने के लिए जो अनावश्यक वजन जोड़े बिना सतह क्षेत्र को अधिकतम करता है। रेल वाहन डिज़ाइन में वजन एक महत्वपूर्ण मीट्रिक है; भारी आवास ट्रेन के कुल द्रव्यमान को बढ़ाते हैं, जिससे ऊर्जा की खपत बढ़ती है। गर्मी अपव्यय को डिजिटल रूप से मान्य करके, इंजीनियर एक थर्मल प्रबंधन रेल एलईडी हाउसिंग डिजाइन कर सकते हैं जो एल्यूमीनियम प्रोफ़ाइल के द्रव्यमान को कम करते हुए डायोड जंक्शन तापमान 80 डिग्री सेल्सियस से नीचे रखता है।

कस्टम एल्युमीनियम और पॉलीकार्बोनेट प्रोफाइल में विनिर्माण क्षमता (डीएफएम) के लिए डिजाइन

यहां तक ​​कि सबसे अनुकूलित सीएडी मॉडल भी बेकार है अगर इसे बड़े पैमाने पर विश्वसनीय रूप से निर्मित नहीं किया जा सकता है। एल्यूमीनियम और प्लास्टिक को बाहर निकालने के लिए सामग्री प्रवाह, शीतलन दर और डाई घर्षण पर सटीक नियंत्रण की आवश्यकता होती है। डोंगगुआन जिनेन लाइटिंग टेक्नोलॉजी (जेई) 20 प्लास्टिक और 5 एल्यूमीनियम एक्सट्रूज़न लाइनें संचालित करती है, जो टूलींग चरण से पहले संरचनात्मक खामियों को पकड़ने के लिए डीएफएम समर्थन प्रदान करती है।

जब इंजीनियरिंग एकस्टम एलईडी रेल वाहन प्रकाश आवास, इन विशिष्ट DFM क्रियाओं का पालन करें:

1. संतुलन दीवार की मोटाई:सुनिश्चित करें कि आपके एल्युमीनियम प्रोफ़ाइल के क्रॉस-सेक्शन की दीवार की मोटाई एक समान हो। मोटे हिस्से पतले हिस्सों की तुलना में धीमी गति से ठंडे होते हैं। यदि एक भारी माउंटिंग फ्लैंज पतली हीट-सिंक फिन के बगल में बैठता है, तो असमान शीतलन के कारण प्रोफ़ाइल विकृत या मुड़ जाएगी क्योंकि यह एक्सट्रूज़न डाई से बाहर निकलती है। मोटाई परिवर्तन क्रमिक रखें.
2. पीसी के लिए उदार स्नैप-फ़िट सहनशीलता डिज़ाइन करें:पॉलीकार्बोनेट ठंडा होने पर सिकुड़ जाता है। इंटरलॉकिंग ट्रैक को डिज़ाइन करते समय जहां पीसी डिफ्यूज़र एल्यूमीनियम बेस में स्नैप करता है, दोनों सामग्रियों के लिए थर्मल विस्तार गुणांक की गणना करें। एक सटीक विस्तार अंतराल छोड़ें. यदि फिट बहुत टाइट है, तो ट्रेन गर्म होने पर पीसी बाहर की ओर झुक जाएगी।
3. इंजीनियर डीप गैसकेट चैनल:IP65 रेटिंग के लिए सिलिकॉन के एक टुकड़े को संपीड़ित करने से कहीं अधिक की आवश्यकता होती है। एल्यूमीनियम एक्सट्रूज़न में एक समर्पित, यू-आकार का रिटेंशन चैनल डिज़ाइन करें। चैनल की दीवारें गैस्केट को यांत्रिक रूप से लॉक करने के लिए पर्याप्त गहरी होनी चाहिए ताकि यह पार्श्व कंपन के तहत लुढ़क या शिफ्ट न हो सके।
4. प्लास्टिक प्रोफाइल में खोखली गुहाओं को कम करें:प्लास्टिक एक्सट्रूज़न में खोखले अनुभागों के लिए आंतरिक खराद के साथ जटिल, महंगी डाई की आवश्यकता होती है। जहां संभव हो, पीसी कवर को बंद ट्यूबलर अनुभाग के बजाय सहायक पसलियों के साथ एकल-दीवार प्रोफ़ाइल के रूप में डिज़ाइन करें। इससे टूलींग लागत कम हो जाती है और एक्सट्रूज़न लाइन पर उत्पादन में तेजी आती है।

यूएस ट्रांजिट खरीद मानकों के साथ OEM एक्सट्रूज़न क्षमताओं को संरेखित करना

अमेरिकी बाजार में रेल लाइटिंग फिक्सचर लाने के लिए स्थानीय एफटीए दिशानिर्देशों से लेकर कठोर सुरक्षा प्रमाणपत्रों तक, खरीद विशिष्टताओं के एक जटिल वेब को नेविगेट करने की आवश्यकता होती है। अमेरिकी पारगमन प्राधिकरण दीर्घकालिक विश्वसनीयता और अनुपालन के आधार पर बोलियों का मूल्यांकन करते हैं, जो प्रकाश निर्माता और, विस्तार से, उनके घटक आपूर्तिकर्ताओं पर भारी जिम्मेदारी डालता है।

मानक वाणिज्यिक एक्सट्रूज़न की सोर्सिंग से झटका, कंपन और अग्नि-परीक्षण चरणों के दौरान विफलता हो सकती है। आपको एक ओईएम भागीदार की आवश्यकता है जिसकी विनिर्माण आधार रेखा पहले से ही ट्रांजिट-ग्रेड आवश्यकताओं के साथ संरेखित हो। जेई वैश्विक स्तर पर ओईएम लाइटिंग निर्माताओं को आपूर्ति करता है, जो मानक अनुप्रयोगों के लिए सार्वजनिक मोल्ड और मालिकाना, उच्च-विशिष्ट डिजाइनों के लिए निजी मोल्ड दोनों की पेशकश करता है।

एक ऐसे निर्माता के साथ साझेदारी करके जो स्वाभाविक रूप से 6063-T5 एल्यूमीनियम और EN45545-अनुरूप पॉलीकार्बोनेट के लिए आवश्यक सहनशीलता को समझता है, आप उत्पाद विकास के परीक्षण-और-त्रुटि चरण को समाप्त करते हैं। आपको ऐसे आवास मिलते हैं जो सफाई से एक साथ जुड़ते हैं, कसकर सील होते हैं, और रेल पर्यावरण के निरंतर यांत्रिक दुरुपयोग से बचे रहते हैं। कस्टम प्रोफाइल पर तकनीकी विशिष्टताओं के लिए या मौजूदा पारगमन-तैयार सांचों की समीक्षा करने के लिए, किसी सिद्ध का मूल्यांकन करेंOEM सबवे लाइटिंग हाउसिंग निर्माताजो आपके अगले ट्रांज़िट प्रोजेक्ट की मांग के अनुसार सटीक यांत्रिक आधार प्रदान कर सकता है।
