G5 एंड कैप वायरिंग

सबसे पहले, कृपया स्पष्ट करें: "तार" से आपका वास्तव में क्या तात्पर्य है?

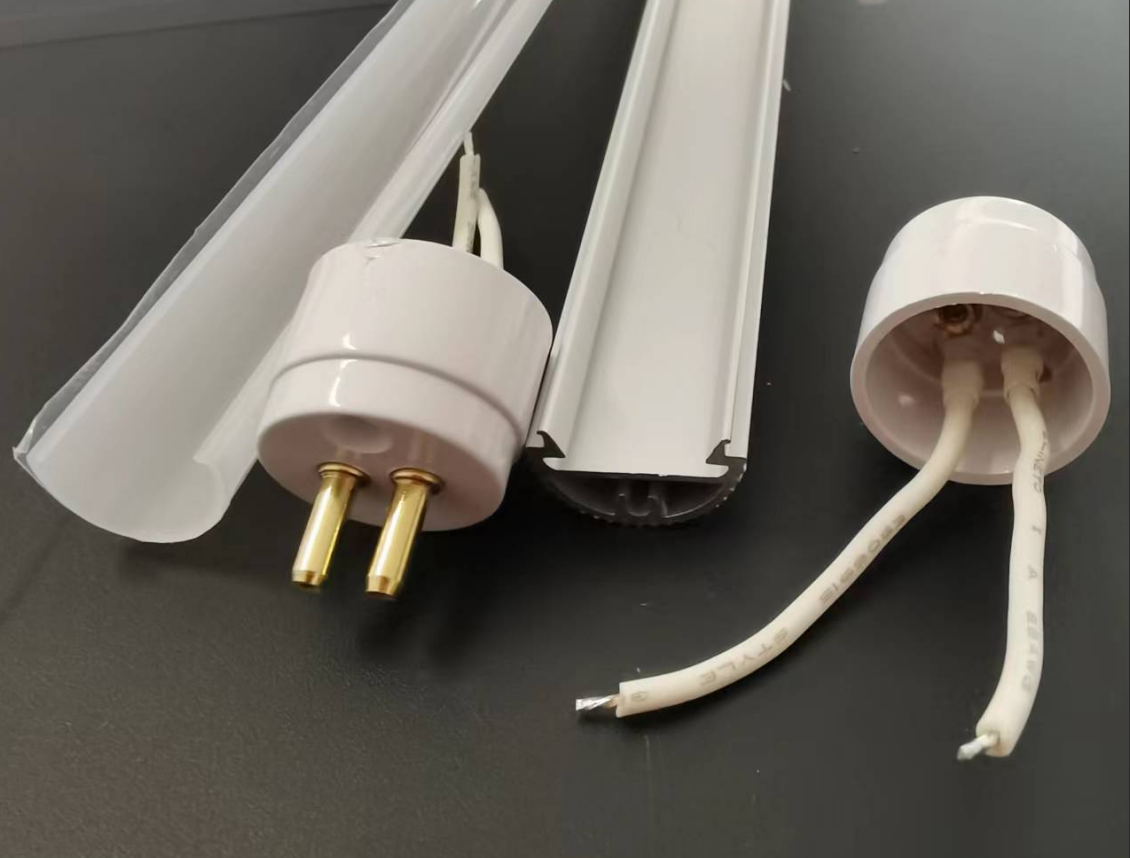

टी5 और जी5 एलईडी ट्यूबों की निर्माण प्रक्रिया में, "सिंगल-वायर/मल्टी-वायर/वायरलेस" आमतौर पर एंड कैप से निकलने वाले तारों की संख्या को संदर्भित करता है, न कि ट्यूब की बिजली आपूर्ति विधि (सिंगल-एंड/डबल-एंडेड पावर सप्लाई) को। ये दोनों अवधारणाएँ आसानी से भ्रमित हो जाती हैं।

• एकल-तार:अंतिम कैप केवल एक तार को बाहर ले जाता है, आमतौर पर लाइव तार (एल) या तटस्थ तार (एन)।
• मल्टी-वायर (डबल-वायर):अंत टोपी दो तारों को बाहर ले जाती है, आमतौर पर एक जीवित तार और एक तटस्थ तार।
• वायरलेस:अंत टोपी स्वयं किसी भी तार को बाहर नहीं ले जाती है; केवल दो G5 पिन हैं.

एक बार यह स्पष्ट हो जाने पर, बाद के संयोजन तर्क को समझना आसान हो जाता है।

संयोजन 1: वन एंड सिंगल-वायर + वन एंड वायरलेस → सिंगल-एंड पावर्ड ट्यूब

यह बाज़ार में T5 एकीकृत एलईडी ट्यूबों के लिए सबसे आम कॉन्फ़िगरेशन है।

कनेक्शन विधि:बिजली की आपूर्ति केवल एकल-तार वाले सिरे से की जाती है। यह एकल तार या तो लाइव या न्यूट्रल तार से जुड़ता है, जबकि दूसरा तार (लाइव या न्यूट्रल) लैंप ट्यूब के आंतरिक सर्किटरी के माध्यम से दूसरे छोर पर एक पिन से सीधे जुड़ा होता है। वायरलेस छोर पर, एक पिन यांत्रिक निर्धारण और चालकता के लिए जिम्मेदार है, जबकि दूसरा पिन असंबद्ध या आंतरिक रूप से शॉर्ट-सर्किट हो सकता है।

हालाँकि, एक महत्वपूर्ण विनिर्माण विवरण है: T5 G5 लैंप धारक की पिन रिक्ति केवल 5 मिमी है। जब एक सिरे को बिजली दी जाती है, तो दोनों पिन एक-दूसरे के बहुत करीब होते हैं, और अनुचित आंतरिक वायरिंग आसानी से शॉर्ट सर्किट का कारण बन सकती है। इसलिए, सिंगल-वायर एंड कैप के अंदर इन्सुलेशन और वायरिंग लेआउट एंड कैप आपूर्तिकर्ता की शिल्प कौशल का एक प्रमुख संकेतक है।

अनुप्रयोग परिदृश्य:कार्यालय प्रकाश व्यवस्था, सुपरमार्केट शेल्फ रोशनी, कैबिनेट रोशनी, डिस्प्ले केस रोशनी। इस प्रकार के लैंप आम तौर पर एक एकीकृत ब्रैकेट का उपयोग करते हैं, जिसके लिए केवल एक पावर इनपुट की आवश्यकता होती है, स्थापना सरल होती है, और अंतिम उपयोगकर्ताओं को किसी भी विद्युत ज्ञान की आवश्यकता नहीं होती है।

संयोजन दो: प्रत्येक छोर से एक तार → डबल-एंड पावर्ड लैंप ट्यूब

यह विधि इंजीनियरिंग नवीकरण परियोजनाओं में आम है।

कनेक्शन विधि:लैंप ट्यूब के दोनों सिरों पर लैंप कैप से एक तार खींचें। एक सिरे को लाइव वायर (L) से और दूसरे सिरे को न्यूट्रल वायर (N) से कनेक्ट करें। करंट एक छोर से अंदर और दूसरे से बाहर बहता है। लैंप कैप के अंदर दो G5 पिन छोटे हो जाते हैं, जिससे एक एकल इलेक्ट्रोड बनता है।

इंजीनियरिंग में दोहरे सिरे वाली बिजली आपूर्ति को प्राथमिकता क्यों दी जाती है?पुराने फ्लोरोसेंट लैंप धारकों को रेट्रोफ़िट करते समय, मूल G5 धारक आमतौर पर समानांतर में जुड़े होते हैं, जिसका अर्थ है कि दो पिन आंतरिक रूप से शॉर्ट-सर्किट होते हैं। दोहरे सिरे वाले लैंप को गैर-समानांतर धारक के साथ प्रतिस्थापित किए बिना सीधे इस प्रकार के धारक के लिए अनुकूलित किया जा सकता है। यदि एकल-छोर वाला लैंप समानांतर धारक में स्थापित किया गया है, तो बिजली चालू करने पर यह तुरंत शॉर्ट-सर्किट हो जाएगा। यह हांगकांग इंजीनियरिंग समुदाय में हुआ है; कुछ ने पुराने होल्डर के प्लास्टिक आवरण को भी जला दिया।

उत्पादन सावधानियाँ:डुअल-एंड लैंप कैप के दोनों सिरों पर लीड होनी चाहिए, लेकिन इंस्टॉलेशन के दौरान रिवर्स वायरिंग से बचने के लिए तार के रंग स्पष्ट रूप से अलग होने चाहिए (उदाहरण के लिए, एक छोर पर एल और दूसरे पर एन अंकित होना चाहिए)। इसके अलावा, दोहरे सिरे वाले फ्लोरोसेंट लैंप की आंतरिक वायरिंग को यह सुनिश्चित करना चाहिए कि दोनों सिरों के बीच कोई विद्युत कनेक्शन नहीं है; अन्यथा, लैंप शॉर्ट-सर्किट हो जाएगा।

अनुप्रयोग परिदृश्य:फ़ैक्टरी कार्यशालाएँ, पार्किंग स्थल, गोदाम और रसद केंद्र। इन स्थानों पर अक्सर पुराने फ्लोरोसेंट लैंप धारकों की रेट्रोफिटिंग की आवश्यकता होती है, और दोहरे-समाप्त बिजली आपूर्ति समाधान बेहतर अनुकूलता प्रदान करते हैं।

संयोजन 3: एक सिरा लाइव वायर (डुअल-वायर) के साथ + एक सिरा वायरलेस एंड कैप के साथ → उन्नत सिंगल-एंड पावर सप्लाई

यह संयोजन एकल-समाप्त बिजली आपूर्ति का एक उन्नत संस्करण है, जो उच्च सुरक्षा और विश्वसनीयता आवश्यकताओं वाले परिदृश्यों के लिए उपयुक्त है।

कनेक्शन विधि:पावर सप्लाई एंड कैप लाइव और न्यूट्रल तारों को बाहर ले जाता है, जो सीधे ड्राइवर पावर सप्लाई या एसी पावर से जुड़ता है। वायरलेस एंड का उपयोग केवल यांत्रिक समर्थन और सर्किट कनेक्शन के लिए किया जाता है, और पावर इनपुट को संभाल नहीं करता है।

सिंगल-वायर सिंगल-एंडेड समाधान से अंतर:सिंगल-वायर सिंगल-एंड समाधान में, लैंप ट्यूब की आंतरिक वायरिंग के लिए "एक तार प्रवेश करने वाला, और दूसरा तार आंतरिक रूप से दूसरे छोर से कनेक्ट होने वाले" डिज़ाइन की आवश्यकता होती है, जिससे आंतरिक वायरिंग अपेक्षाकृत जटिल हो जाती है। इसके विपरीत, डुअल-वायर सिंगल-एंडेड समाधान में, लाइव और न्यूट्रल दोनों तारों को एक ही एंड कैप के माध्यम से पेश किया जाता है, इस प्रकार अधिक प्रत्यक्ष आंतरिक सर्किट डिजाइन प्राप्त होता है, संभावित विफलता बिंदु कम होते हैं और सुरक्षा में सुधार होता है।

उत्पादन लाभ:एकीकृत T5 लैंप ट्यूब निर्माताओं के लिए, यह विधि सिंगल-एंडेड एंड कैप का उपयोग करने की तुलना में उच्च असेंबली दक्षता प्रदान करती है। क्योंकि सभी बिजली तार एक छोर पर केंद्रित होते हैं, लैंप ट्यूब के अंदर क्रॉस वायरिंग की कोई आवश्यकता नहीं होती है, जिससे आंतरिक शॉर्ट सर्किट का खतरा कम हो जाता है।

अनुप्रयोग:चिकित्सा प्रकाश व्यवस्था, शैक्षिक प्रकाश व्यवस्था, उच्च स्तरीय वाणिज्यिक प्रदर्शन।
