10 मिमी पीसीबी के साथ एलईडी टी8 ट्यूब हाउसिंग: 2026 के लिए अमेरिकी क्रेता अक्सर पूछे जाने वाले प्रश्न, फिट जांच और सोर्सिंग गाइड

यूएस लाइटिंग ख़रीदारों के लिए मुख्य बातें

मुहावराजेई अर्ध-एल्यूमीनियम/अर्ध-प्लास्टिक ट्यूब-आवास निर्माणइस उत्पाद श्रेणी के पीछे व्यावहारिक वास्तुकला का वर्णन करता है: 6063 एल्यूमीनियम बेस एलईडी बोर्ड को वहन करता है और गर्मी को प्रबंधित करने में मदद करता है, जबकि एक पॉली कार्बोनेट डिफ्यूज़र दृश्यमान ऑप्टिकल कवर बनाता है। वह विभाजन मायने रखता है. एल्युमीनियम पीसीबी को एक स्थिर माउंटिंग सतह और एक पूर्वानुमानित यांत्रिक रीढ़ देता है; डिफ्यूज़र उपस्थिति, प्रकाश संचरण और बोर्ड तक पहुंच को नियंत्रित करता है। यह केवल एक सजावटी खोल नहीं है.

अमेरिकी खरीदारों के लिए, पहला सवाल कीमत नहीं है। यह अनुकूलता है. 10 मिमी पीसीबी कई सामान्य एलईडी ट्यूब बोर्डों की तुलना में संकीर्ण है, और ड्राइवर को डिफ्यूज़र के खिलाफ दबाव डाले बिना या अंत कैप के साथ हस्तक्षेप किए बिना आवास के अंदर फिट होना चाहिए। जेई-28 को अधिकतम ड्राइवर ऊंचाई 12 मिमी के साथ सूचीबद्ध किया गया है, इसलिए आपके ड्राइवर बॉडी, वायरिंग, इन्सुलेशन और तनाव-राहत विवरण को अलग-अलग के बजाय एक साथ जांचा जाना चाहिए।

मानक जेई-28 आईपी20 है। यह इसे इनडोर ल्यूमिनेयरों और रेट्रोफिट-शैली ट्यूब असेंबलियों को सुखाने के लिए उपयुक्त बनाता है, न कि स्वचालित रूप से धुलने वाले क्षेत्रों या खुले फिक्स्चर के लिए। जेई प्लांट लाइटिंग, रेफ्रिजरेटर लाइटिंग और आउटडोर पार्किंग जैसे अनुप्रयोगों के लिए वॉटरप्रूफ ट्यूब-हाउसिंग शैलियाँ भी प्रदान करता है, लेकिन उन्हें उपयुक्त वॉटरप्रूफ कॉन्फ़िगरेशन के रूप में उद्धृत किया जाना चाहिए। से शुरू करें10 मिमी पीसीबी के साथ जेई एलईडी टी8 ट्यूब हाउसिंगउत्पादन आदेश को मंजूरी देने से पहले विशिष्टता और सटीक ड्राइंग के बारे में पूछें।

जेई-28 एलईडी टी8 आवास विशिष्टताएँ: आयाम, सामग्री और विन्यास विकल्प

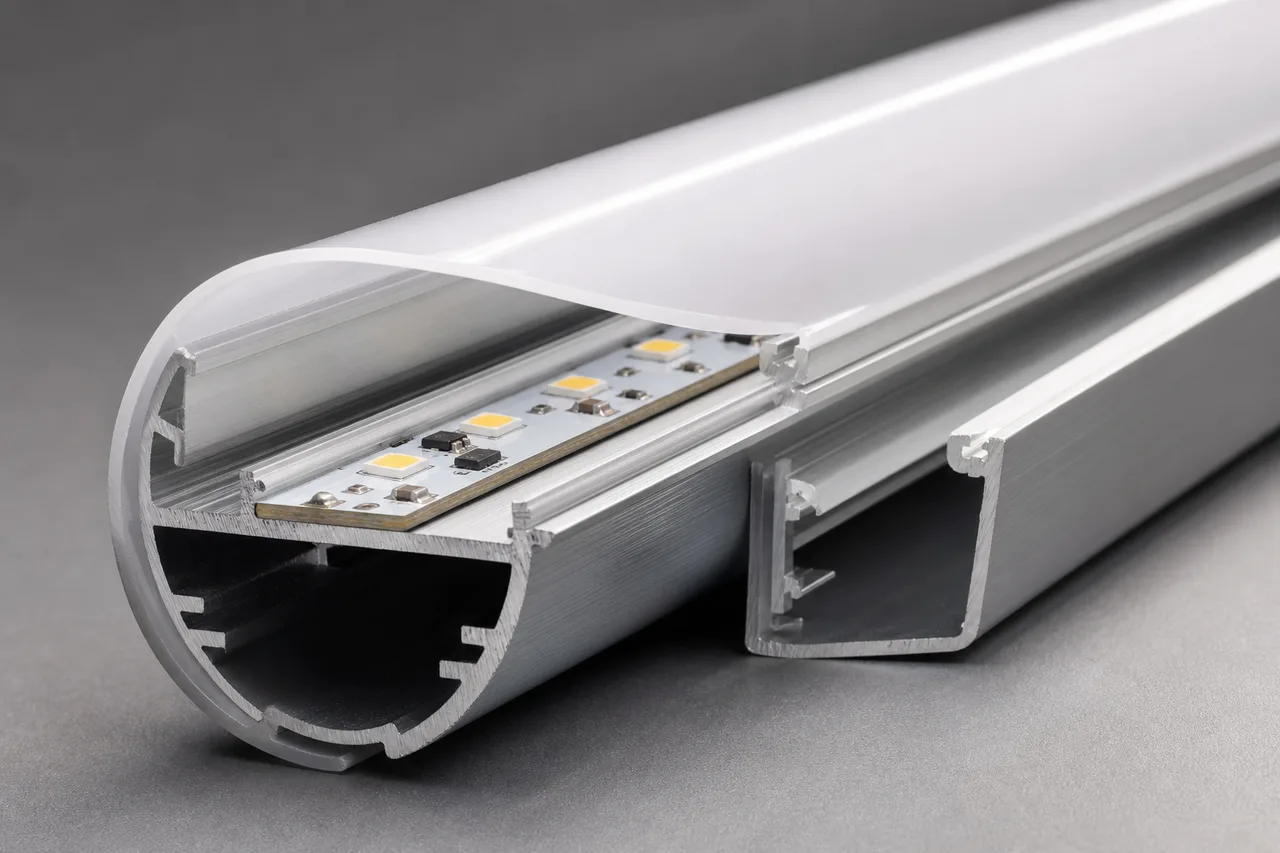

जेई-28 एक 26 मिमी टी8 आवास है जो 10 x 1.2 मिमी पीसीबी बोर्ड आकार के लिए बनाया गया है। वह आयाम यांत्रिक योग्यता के लिए प्रारंभिक बिंदु है। एक बोर्ड जो नाममात्र 10 मिमी चौड़ा है, फिर भी समस्याएँ पैदा कर सकता है यदि उसके घटक की ऊँचाई, सोल्डर जोड़, कनेक्टर प्लेसमेंट, या माउंटिंग विधि आवास विकास के दौरान उपयोग किए गए नमूने से भिन्न हो।

आवास पॉलीकार्बोनेट डिफ्यूज़र विकल्प और प्लास्टिक एंड कैप के साथ 6063 एल्यूमीनियम बेस का उपयोग करता है। जेई एक आंतरिक ड्राइवर व्यवस्था और 12 मिमी की अधिकतम ड्राइवर ऊंचाई सूचीबद्ध करता है। उपलब्ध लंबाई 600 मिमी से 2400 मिमी तक है, कस्टम लंबाई उपलब्ध है। लंबाई, डिफ्यूज़र फ़िनिश, एंड-कैप स्टाइल और ड्राइवर की स्थिति को एक ही असेंबली निर्णय के रूप में माना जाना चाहिए क्योंकि प्रत्येक स्थापना, प्रकाश वितरण और पैकिंग को प्रभावित करता है।

ऑर्डर करने से पहले T8 हाउसिंग को कैसे योग्य बनाएं: पीसीबी, ड्राइवर, डिफ्यूज़र और एंड-कैप जांच

एक आवास कैटलॉग पेज पर सही दिख सकता है और फिर भी असेंबली के दौरान विफल हो सकता है। सामान्य कारण नाटकीय नहीं होते हैं: ड्राइवर कुछ मिलीमीटर लंबा होता है, पीसीबी डिफ्यूज़र के नीचे झुक जाता है, एंड कैप ट्यूब को सुरक्षित रूप से नहीं रखता है, या कनेक्टर आंतरिक तार मोड़ के लिए कोई जगह नहीं छोड़ता है। केवल एल्यूमीनियम एक्सट्रूज़न ही नहीं, बल्कि संपूर्ण असेंबली को योग्य बनाएं।

1. पीसीबी रूपरेखा की पुष्टि करें।जेई को वास्तविक बोर्ड ड्राइंग भेजें, जिसमें 10 मिमी चौड़ाई, 1.2 मिमी मोटाई, माउंटिंग छेद, कॉपर कीप-आउट, कनेक्टर और सबसे ऊंचे घटक शामिल हों। केवल नाममात्र बोर्ड आकार पर निर्भर न रहें।
2. ड्राइवर लिफ़ाफ़े की जाँच करें.ड्राइवर की अधिकतम ऊंचाई और चौड़ाई की तुलना 12 मिमी आवास सीमा से करें। क्लीयरेंस समीक्षा में टर्मिनल, हीट-श्रिंक, इंसुलेटिंग स्लीव्स और वायर एग्जिट को शामिल करें।
3. डिफ्यूज़र फिट का निरीक्षण करें।जुड़ाव, झुकने, दृश्यमान हॉटस्पॉट और हटाने वाले बल के लिए चयनित पॉली कार्बोनेट कवर का परीक्षण करें। एक डिफ्यूज़र जो बहुत तंग है, एक्सट्रूज़न पर दबाव डाल सकता है; जो बहुत ढीला है वह परिवहन के दौरान खड़खड़ा सकता है।
4. एंड कैप और वायरिंग की समीक्षा करें।कैप सामग्री, प्रतिधारण विधि, तार मार्ग, कनेक्टर पहुंच की पुष्टि करें, और क्या तैयार ट्यूब को एक विशिष्ट इंस्टॉलेशन मानक या ग्राहक स्थिरता इंटरफ़ेस को पूरा करना होगा।
5. तैयार नमूने को मंजूरी दें.इकट्ठे ट्यूब को पावर दें, गर्मी के व्यवहार और प्रकाश की उपस्थिति का निरीक्षण करें, फिर लक्ष्य फिक्स्चर या क्लिप में सम्मिलन का परीक्षण करें। उत्पादन ऑर्डर देने से पहले अनुमोदित घटक संस्करण रिकॉर्ड करें।

जब परियोजना में कड़ी मंजूरी हो तो एक्सट्रूज़न ड्राइंग और एक भौतिक नमूना के लिए पूछें। एक नमूना पैकेजिंग और हैंडलिंग के मुद्दों को भी उजागर करता है जो चित्र नहीं दिखाते हैं। यदि कार्टन का डिज़ाइन शिपिंग की लंबाई से मेल नहीं खाता है तो लंबी ट्यूबें डिफ्यूज़र के निशान, एंड-कैप क्षति, या थोड़ा झुकने के साथ आ सकती हैं। इन्हें बड़े पैमाने पर उत्पादन से पहले ठीक करना सस्ता है और अमेरिकी वितरण शिपमेंट के बाद ठीक करना महंगा है।

अक्सर पूछे जाने वाले प्रश्न: क्या जेई-28 एलईडी टी8 ट्यूब हाउसिंग वाटरप्रूफ है या आउटडोर और फ्रीजर प्रकाश व्यवस्था के लिए उपयुक्त है?

जेई द्वारा आपूर्ति किया गया मानक जेई-28 विनिर्देश आईपी20 है, इसलिए इसे शुष्क-स्थान आवास के रूप में माना जाना चाहिए। प्लांट लाइटिंग, रेफ्रिजरेटर लाइटिंग, आउटडोर पार्किंग, या संक्षेपण, स्प्रे, धूल, या तापमान चक्र के संपर्क में आने वाले किसी भी इंस्टॉलेशन को निर्दिष्ट करने वाले खरीदारों के लिए यह अंतर महत्वपूर्ण है। जेई का कहना है कि यह विशेष अनुप्रयोगों के लिए वॉटरप्रूफ टी8 हाउसिंग शैलियाँ प्रदान करता है, लेकिन वॉटरप्रूफ संस्करण की पहचान और उद्धरण अलग से किया जाना चाहिए।

क्या 10 मिमी पीसीबी और आंतरिक ड्राइवर इस T8 ट्यूब हाउसिंग में फिट होंगे?

हां, जेई-28 को 10 x 1.2 मिमी पीसीबी और एक आंतरिक ड्राइवर व्यवस्था के लिए निर्दिष्ट किया गया है, जिसकी अधिकतम ड्राइवर ऊंचाई 12 मिमी है। इसका मतलब यह नहीं है कि प्रत्येक 10 मिमी बोर्ड और प्रत्येक आंतरिक ड्राइवर फिट होगा। आपके बोर्ड की सबसे ऊंची एलईडी, कैपेसिटर, कनेक्टर और सोल्डर तार उपलब्ध आंतरिक निकासी के भीतर रहना चाहिए। उपयुक्त समीक्षा के लिए जेई को पीसीबी फ़ाइल और ड्राइवर डेटाशीट भेजें, फिर भरे हुए नमूने के साथ परिणाम को सत्यापित करें।

अमेरिकी फारवर्डर के लिए नमूने, MOQ, कस्टम लंबाई, टूलींग और शिपिंग कैसे काम करते हैं?

जेई का कहना है कि यह ग्राहक के फारवर्डर गोदाम में नमूने, कोटेशन, कस्टम लंबाई, OEM/ODM एक्सट्रूज़न और शिपमेंट प्रदान कर सकता है। वाणिज्यिक विवरण चयनित प्रोफ़ाइल, डिफ्यूज़र, एंड कैप, टूलींग स्थिति, मात्रा, पैकेजिंग और गंतव्य व्यवस्था पर निर्भर करते हैं। नमूना नेतृत्व समय, उत्पादन MOQ, यदि निजी मोल्ड की आवश्यकता हो तो टूलींग शुल्क, कट-लंबाई सहनशीलता, कार्टन आयाम और शिपमेंट के साथ आपूर्ति किए गए दस्तावेज़ों के बारे में पूछें। यदि आपकी टीम यूएस फारवर्डर का उपयोग करती है, तो कोटेशन को अंतिम रूप देने से पहले गोदाम का पता और कार्गो-मार्किंग आवश्यकताएं प्रदान करें।

जेई डोंगगुआन विनिर्माण, OEM/ODM एक्सट्रूज़न और फिनिश्ड-ल्यूमिनेयर दस्तावेज़ीकरण

जेई, औपचारिक रूप से डोंगगुआन जिनेन लाइटिंग टेक्नोलॉजी कंपनी लिमिटेड, डोंगगुआन, चीन में एक्सट्रूडेड एलईडी लाइटिंग घटकों का निर्माण करती है। इसकी रेंज में एलईडी एल्यूमीनियम प्रोफाइल, एलईडी प्लास्टिक प्रोफाइल, पीसी ट्यूब और डिफ्यूज़र, टी5, टी6, टी8, टी10 और टी12 ट्यूब हाउसिंग, साथ ही ट्राई-प्रूफ लाइट हाउसिंग शामिल हैं। वह उत्पाद चौड़ाई तब उपयोगी होती है जब कोई प्रोजेक्ट पहले प्रोटोटाइप के बाद आकार या निर्माण बदलता है। एक खरीदार पूरी सोर्सिंग प्रक्रिया को फिर से शुरू करने के बजाय एक ही आपूर्तिकर्ता के माध्यम से अर्ध-एल्यूमीनियम आवास, एक पूर्ण एल्यूमीनियम बेस, या एक अलग ट्यूब व्यास की तुलना कर सकता है।

जेई सार्वजनिक मोल्ड, निजी मोल्ड, OEM/ODM एक्सट्रूज़न और कस्टम प्रोजेक्ट कार्य का समर्थन करता है। सार्वजनिक-मोल्ड सोर्सिंग एक मानक जेई-28 ज्यामिति के लिए सार्थक हो सकती है जब प्रोफ़ाइल पहले से ही आपके पीसीबी और डिफ्यूज़र आवश्यकताओं से मेल खाती हो। जब आपको एक गैर-मानक कनेक्टर पॉकेट, एक अलग माउंटिंग सुविधा, एक मालिकाना अंत टोपी, या एक संशोधित क्रॉस-सेक्शन की आवश्यकता होती है, तो एक निजी मोल्ड अधिक रक्षात्मक हो जाता है। सही विकल्प अपेक्षित मात्रा और भविष्य की आपूर्ति पर आपको कितने नियंत्रण की आवश्यकता है, पर निर्भर करता है।

अमेरिकी आयातकों और प्रकाश कारखानों के लिए, दस्तावेज़ीकरण में उत्पाद की तस्वीर से अधिक शामिल होना चाहिए। प्रोफ़ाइल ड्राइंग, सामग्री विवरण, डिफ्यूज़र विकल्प, लंबाई सहनशीलता, एंड-कैप विनिर्देश, पैकिंग विवरण और पूर्ण ल्यूमिनेयर के लिए विद्युत जानकारी का अनुरोध करें। आवास स्वयं एक प्रमाणित तैयार एलईडी ट्यूब के समान नहीं है। यदि आपके ग्राहक, एएचजे, वितरक, या परियोजना विनिर्देश को विशेष लिस्टिंग या अनुपालन दस्तावेजों की आवश्यकता है, तो डिज़ाइन फ़्रीज़ होने से पहले उस आवश्यकता की पहचान करें।

जेई यह भी बताता है कि यह थोक विक्रेताओं, ठेकेदारों, प्रकाश कारखानों और कस्टम-प्रोजेक्ट ग्राहकों को सेवा प्रदान करता है। यह आपूर्तिकर्ता को घटक खरीद और निजी-लेबल ट्यूब विकास दोनों के लिए उपयुक्त बनाता है, बशर्ते वाणिज्यिक दायरा स्पष्ट रूप से लिखा गया हो। खरीद दस्तावेज़ पर अनुमोदित ड्राइंग, नमूना फ़ोटो, संशोधन संख्या और सामग्री विकल्प डालें। यह एक्सट्रूज़न सोर्सिंग में एक परिचित समस्या को रोकता है: एक प्रतिस्थापन बैच जो आयामी रूप से करीब है लेकिन वास्तव में विनिमेय नहीं है।
