2026 10 मिमी पीसीबी के साथ एलईडी टी8 ट्यूब हाउसिंग के लिए अंतिम गाइड: थर्मल डेटा, 3डी सीएडी और यूएल अनुपालन

● 2026-07-22 ● - ● मुझे संदेश दे देना

मुख्य तथ्य और कार्यकारी सारांश

बेजोड़ संरचनात्मक दक्षता:10 मिमी पीसीबी लेआउट के लिए विशेष रूप से डिज़ाइन का अनुकूलन सामग्री अपशिष्ट को कम करता है और उत्पादन ओवरहेड को कम करता है।
उन्नत थर्मल नियंत्रण:मालिकाना हक लागू करनाथर्माकोर 10 मिमी प्रिसिजन प्रोटोकॉलयह सुनिश्चित करता है कि ऑपरेटिंग तापमान महत्वपूर्ण सीमा से काफी नीचे रहे।
उत्तर अमेरिकी बाज़ार की तैयारी:2026 यूएल मानकों और डीएलसी वी6.0 आवश्यकताओं के साथ कठोर संरेखण प्रमाणन प्रक्रियाओं को सुव्यवस्थित करता है।
व्यापक पर्यावरणीय अनुकूलता:पौधों की खेती, औद्योगिक कोल्ड स्टोरेज और हेवी-ड्यूटी आउटडोर वाणिज्यिक रेट्रोफिट के लिए बिल्कुल सही।

Engineering schematic diagram showing a cross-section of an LED T8 Tube Housing with a 10mm PCB, pointing out heat dissipation channels and material layers.

कार्यकारी सारांश: अमेरिकी वाणिज्यिक एलईडी निर्माताओं के लिए मुख्य निष्कर्ष

अत्यधिक प्रतिस्पर्धी उत्तरी अमेरिकी वाणिज्यिक प्रकाश उद्योग में, मार्जिन और दक्षता सफलता तय करती है। चूंकि लाइटिंग डेवलपर्स विनिर्माण लागत में कटौती करते हुए प्रदर्शन को अनुकूलित करना चाहते हैं, टी 8 रैखिक ट्यूब का संरचनात्मक प्रारूप एक प्रमुख चालक बना हुआ है। हमारा फ्लैगशिप10 मिमी पीसीबी के साथ प्रीमियम एलईडी टी8 ट्यूब हाउसिंगएक विशाल विकासवादी कदम का प्रतिनिधित्व करता है। विशेष रूप से मानक 10 मिमी मुद्रित सर्किट बोर्डों के लिए एल्यूमीनियम एक्सट्रूज़न पदचिह्न को तैयार करके, हम मृत संरचनात्मक स्थान को खत्म करते हैं, आवास के वजन को कम करते हैं, और कठोरता से समझौता किए बिना कच्चे माल की लागत को कम करते हैं।

अमेरिकी वितरकों, ठेकेदारों और मूल उपकरण निर्माताओं (ओईएम) के लिए, इस विशेषज्ञता का अर्थ है आसान थर्मल प्रबंधन, पूर्वानुमानित विद्युत विशेषताएं और स्वचालित हाई-स्पीड एसएमटी (सरफेस माउंट टेक्नोलॉजी) असेंबली लाइनों के साथ प्रत्यक्ष भौतिक अनुकूलता। जेई चीन में एक प्रमुख विनिर्माण भागीदार के रूप में इन वैश्विक परिचालनों का समर्थन करना जारी रखता है, उच्च मात्रा में उत्पादन गति और सावधानीपूर्वक गुणवत्ता मानकों के बीच अंतर को पाटता है।

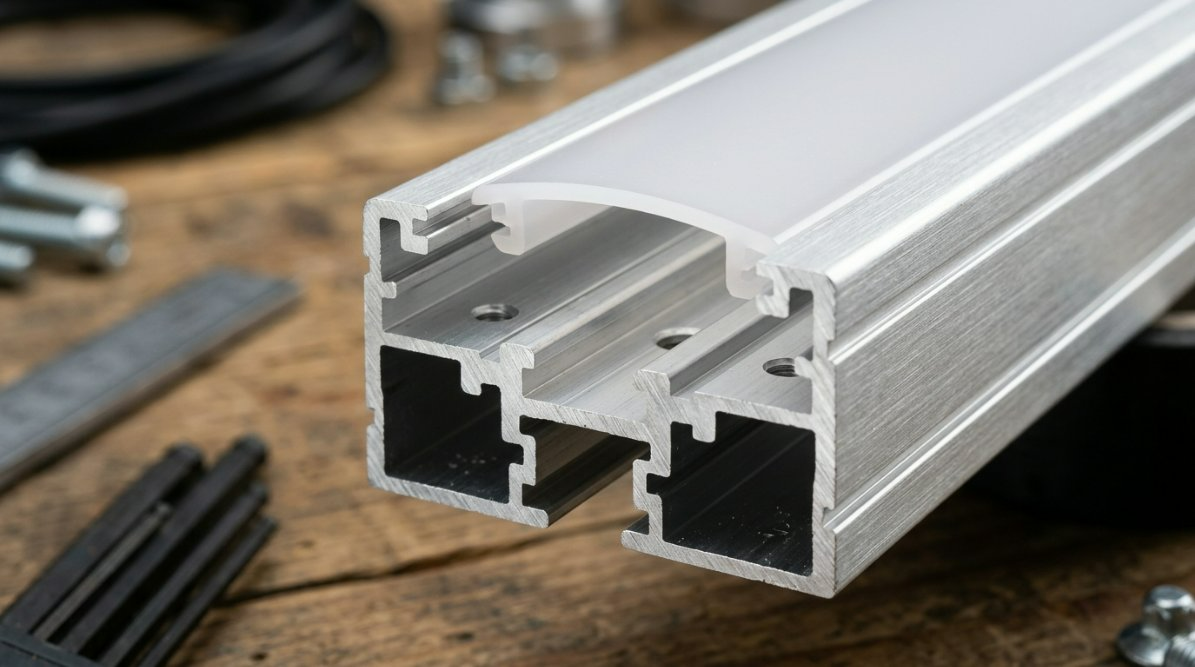

Photorealistic close-up of a high-quality aluminum-extruded LED T8 housing, displaying the slot designed precisely for a 10mm PCB strip, with a clean diffuse PC cover partially slid on.

उन्नत हीट प्रबंधन: थर्माकोर 10 मिमी प्रिसिजन प्रोटोकॉल का परिचय

एलईडी की दीर्घायु के लिए प्राथमिक बाधा थर्मल गिरावट है। उच्च-आउटपुट अनुप्रयोगों के लिए इस चुनौती को हल करने के लिए, जेई ने पेश किया हैथर्माकोर 10 मिमी प्रिसिजन प्रोटोकॉल. यह डिज़ाइन पद्धति 10 मिमी पीसीबी वाहक और AL6063-T5 एल्यूमीनियम हाउसिंग बैकबोन के बीच संपर्क सतह क्षेत्र को अनुकूलित करती है। सहनशीलता भिन्नता को 0.05 मिमी से नीचे रखकर, यह प्रोटोकॉल सीधे डायोड से बाहरी थर्मल अपव्यय चैनलों तक गर्मी हस्तांतरण दक्षता को अधिकतम करता है।

गैप को पाटना: विस्तृत थर्मल अपव्यय डेटा और एक्सट्रूज़न विश्लेषण

संरचनात्मक AL6063-T5 मिश्र धातु का उपयोग करते हुए, हमारे एक्सट्रूज़न प्रोफाइल अत्यधिक कुशल हीट सिंक के रूप में कार्य करते हैं। परीक्षण प्रयोगशालाओं में,थर्माकोर 10 मिमी प्रिसिजन प्रोटोकॉल200 W/m·K की प्रभावशाली तापीय चालकता का प्रदर्शन किया। यह प्रणाली विभिन्न पीसीबी चौड़ाई को समायोजित करने वाले सामान्य, मल्टी-फिट टी8 हाउसिंग की तुलना में समग्र थर्मल प्रतिरोध को 18% तक कम कर देती है। 120V/277V पर निरंतर संचालन के तहत, एलईडी स्तर पर जंक्शन तापमान लगातार 65°C (149°F) से नीचे रहता है, जिससे लुमेन मूल्यह्रास को रोका जा सकता है और 50,000 घंटे से अधिक के जीवनकाल की गारंटी मिलती है।

त्वरित डिजाइन: कस्टम रेट्रोफिट के लिए 3डी सीएडी मॉडल डाउनलोड

इंजीनियरिंग टीमों के लिए डिज़ाइन चक्र को कम करने के लिए, जेई व्यापक 3डी सीएडी मॉडल (एसटीपी, एसटीईपी और डीडब्ल्यूजी प्रारूपों में उपलब्ध) प्रदान करता है। ये सटीक डिजिटल मॉडल तेजी से प्रोटोटाइपिंग की अनुमति देते हैं, जिससे इंजीनियरों को वॉल्यूम उत्पादन शुरू करने से पहले परिमित तत्व विश्लेषण (एफईए) थर्मल सिमुलेशन और भौतिक फिटमेंट जांच चलाने में सक्षम बनाया जाता है। यह संरचनात्मक एकीकरण प्रतिस्पर्धी रेट्रोफिटिंग बोलियों के लिए सुव्यवस्थित, टिकाऊ रैखिक प्रकाश जुड़नार विकसित करने की कुंजी है।

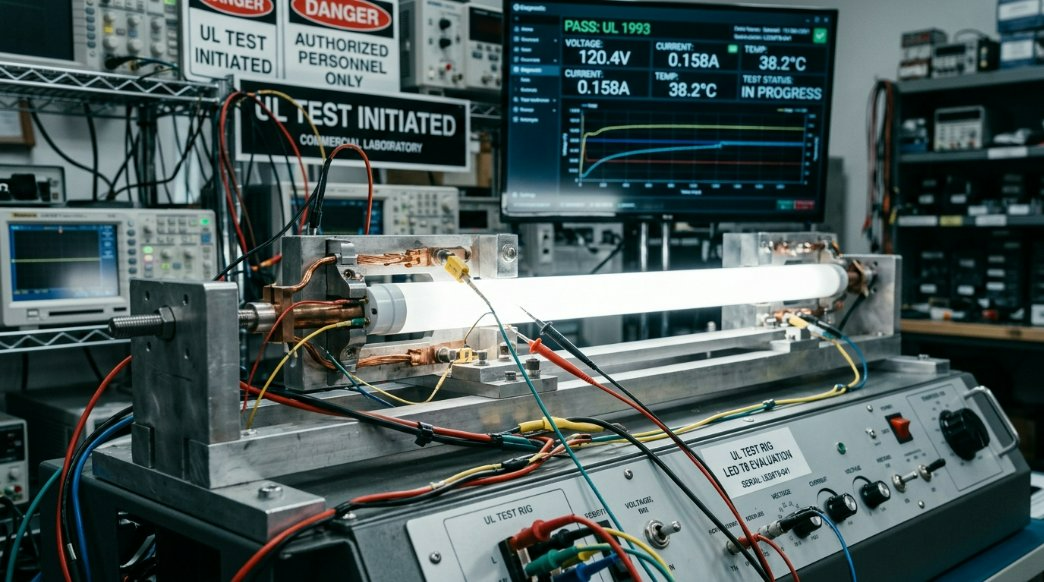

Commercial laboratory setup demonstrating safety testing of an LED T8 tube under UL testing conditions with clear metrics on a digital screen.

अमेरिकी नियामक अनुपालन: 2026 यूएल मानकों और डीएलसी वी6.0 विशिष्टताओं को नेविगेट करना

उत्तरी अमेरिका में वाणिज्यिक प्रकाश उत्पादों के आयात और वितरण के लिए सुरक्षा और दक्षता ढांचे का कड़ाई से पालन करना आवश्यक है। यूएल 1598 (ल्यूमिनेयर) और यूएल 1993 (सेल्फ-बैलेस्टेड लैंप) प्रमाणन के लिए आवेदन करते समय अनुरूप उप-असेंबली का चयन करना महत्वपूर्ण है। जेईजेई की कस्टम एलईडी टी8 ट्यूब हाउसिंग सिस्टमउच्च-प्रभाव, अग्नि-रेटेड पॉली कार्बोनेट (पीसी) कच्चे माल का उपयोग करें जो आसानी से यूएल 94 वी-0 ज्वलनशीलता वर्गीकरण को पूरा करते हैं।

अमेरिकी बाज़ार के लिए FCC, CE और RoHS संगतता सुनिश्चित करना

थर्मल प्रदर्शन से परे, विद्युत चुम्बकीय संगतता (ईएमसी) और पर्यावरण सुरक्षा बड़े पैमाने पर नगरपालिका और कॉर्पोरेट अनुबंधों के लिए महत्वपूर्ण हैं। हमारे आवास उच्च-आवृत्ति ड्राइवरों को प्रभावी ढंग से ढालने के लिए बनाए गए हैं, जिससे एफसीसी भाग 15 क्लास बी सीमाओं के अनुपालन की सुविधा मिलती है। इसके अलावा, जेई की निर्माण प्रक्रियाओं में उपयोग की जाने वाली सभी सामग्रियां पूरी तरह से सीई प्रमाणित और आरओएचएस अनुरूप हैं, जिससे यह सुनिश्चित होता है कि उनमें कोई प्रतिबंधित खतरनाक पदार्थ नहीं हैं और अंतरराष्ट्रीय आपूर्ति श्रृंखला अनुमोदन सरल हो गया है।

तकनीकी विशिष्टता गाइड: मानक बनाम उच्च-आउटपुट 10 मिमी पीसीबी हाउसिंग मैट्रिक्स

हमारे उत्पाद लाइनअप में विभिन्न वास्तुशिल्प मांगों को पूरा करने के लिए इंजीनियर किए गए कई कॉन्फ़िगरेशन विकल्प हैं। नीचे एक संरचनात्मक मैट्रिक्स है जो हमारे मानक और उच्च-आउटपुट वॉटरप्रूफ विविधताओं की तकनीकी विशेषताओं को प्रदर्शित करता है:

विशिष्टता पैरामीटर	मानक गैर-जलरोधक आवास	वाटरप्रूफ हेवी-ड्यूटी हाउसिंग
पीसीबी चैनल की चौड़ाई	10.0मिमी (+0.1/-0.0मिमी)	10.0मिमी (+0.1/-0.0मिमी)
बाहर निकालना सामग्री	AL6063-T5 एनोडाइज्ड एल्यूमिनियम	AL6063-T5 + सह-एक्सट्रूडेड पीसी
विसारक सामग्री	बायर/तेजिन पॉलीकार्बोनेट (पीसी)	यूवी-स्थिर उच्च-प्रभाव पीसी
प्रकाश संचरण दर	साफ़ (92%), फ्रॉस्टेड (86%)	साफ़ (90%), फ्रॉस्टेड (84%)
आईपी रेटिंग मानक	IP20 (इनडोर शुष्क स्थान)	IP65 से IP67 (धूल और जेट पानी)
विशिष्ट अनुप्रयोग	कार्यालय, खुदरा, स्कूल कक्षाएँ	प्लांट फार्म, कोल्ड स्टोरेज, गैरेज

व्यावहारिक चरण-दर-चरण ट्यूटोरियल: T8 हाउसिंग के लिए 4-चरणीय वॉटरप्रूफ असेंबली

रैखिक प्रोफाइल पर उच्च IP67-रेटेड सील बनाए रखने के लिए सावधानीपूर्वक तैयारी और सटीक निष्पादन की आवश्यकता होती है। अधिकतम फ़ील्ड विश्वसनीयता के लिए इस विशेषज्ञ-समर्थित चार-चरणीय स्थापना प्रक्रिया का पालन करें।

चरण 1: परिशुद्धता 10 मिमी पीसीबी सम्मिलन और थर्मल पेस्ट अनुप्रयोग

धूल और तेल हटाने के लिए आइसोप्रोपिल अल्कोहल का उपयोग करके एल्यूमीनियम हाउसिंग सब्सट्रेट को अच्छी तरह से साफ करें। गैर-प्रवाहकीय थर्मल पेस्ट की एक पतली, समान परत लगाएं या केंद्र चैनल के नीचे एक उच्च-गर्मी-स्थानांतरण चिपकने वाला टेप चलाएं। 10 मिमी पीसीबी को एक्सट्रूज़न ट्रैक में सावधानी से स्लाइड करें, यह सुनिश्चित करते हुए कि यह सपाट रहे और नीचे कोई एयर पॉकेट न हो।

चरण 2: पॉलीकार्बोनेट (पीसी) डिफ्यूज़र कवर को सुरक्षित करना

संरचनात्मक लॉकिंग स्लॉट के भीतर फैला हुआ पीसी कवर संरेखित करें। कवर को पटरियों में तब तक सरकाएँ या मजबूती से दबाएँ जब तक वह अपनी जगह पर न आ जाए। सुनिश्चित करें कि आंतरिक घटकों पर असमान संरचनात्मक दबाव को रोकने के लिए ट्यूब की पूरी लंबाई के साथ फिटमेंट सुसंगत है।

चरण 3: IP67 वॉटरप्रूफिंग और एंड-कैप रीसीलिंग प्रक्रिया

वाटरप्रूफ एंड-कैप के अवकाश कक्षों में प्रीमियम-ग्रेड, न्यूट्रल-क्योर सिलिकॉन सीलेंट इंजेक्ट करें। आंतरिक रबर ग्रोमेट चैनलों के माध्यम से कनेक्शन तारों को फ़ीड करें और एल्यूमीनियम हाउसिंग प्रोफ़ाइल के कटे हुए चेहरे के खिलाफ एंड-कैप फ्लश को दबाएं। स्टेनलेस स्टील माउंटिंग हार्डवेयर का उपयोग करके असेंबलियों को सुरक्षित करें।

चरण 4: अंतिम पिन कनेक्शन और ढांकता हुआ परीक्षण

यह सत्यापित करने के लिए कि एल्यूमीनियम एक्सट्रूज़न पर कोई हाई-वोल्टेज मार्ग शॉर्ट-सर्किट नहीं है, एक विद्युत प्रतिरोध और ढांकता हुआ प्रतिरोध परीक्षण (आमतौर पर हाई-पॉट परीक्षण कहा जाता है) करें। पूर्ण भली भांति सील सुनिश्चित करने के लिए अंत-टोपी की परिधि के चारों ओर सिलिकॉन मोतियों का निरीक्षण करें।

T8 कस्टम लंबाई के लिए गणितीय और विद्युत गणना मार्गदर्शन

मजबूत अनुकूलित प्रतिष्ठानों की इंजीनियरिंग के लिए यांत्रिक ताप सीमा और शक्ति गतिशीलता की गहन समझ की आवश्यकता होती है। नीचे दिए गए विशेष गणित ढांचे का उपयोग करके सिस्टम विफलताओं से बचें।

बिजली आपूर्ति लोड सूत्र और प्रति फुट सटीक वाट क्षमता गणना

एक सुरक्षित, स्थिर स्थापना को सुरक्षित करने के लिए, इंजीनियरों को संचयी बिजली की जरूरतों की गणना करनी चाहिए और बिजली आपूर्ति के लिए एक सुरक्षा हेडरूम छोड़ना चाहिए (आमतौर पर निरंतर लोड स्थितियों के तहत कक्षा 2 ड्राइवरों के लिए 20%)।

1. कुल रैखिक फ़ुटेज की गणना करें:
   L_total = (ट्यूबों की मात्रा) x (इकाई लंबाई फीट में)

2. अधिकतम बिजली खपत (P_max) निर्धारित करें:
   P_max = L_कुल x P_ft
   जहां P_ft = पावर ड्रा प्रति फुट (उदाहरण के लिए, उच्च दक्षता वाले 10 मिमी पीसीबी के लिए 4.5 वाट/फीट)

3. आवश्यक ड्राइवर न्यूनतम क्षमता (P_driver) की गणना करें:
   P_driver = P_max x 1.20 (मानक 20% सुरक्षा हेडरूम मार्जिन शामिल है)

उदाहरण:
   4.5W प्रति फुट की गति से चलने वाली 4 फीट T8 ट्यूब की 100 इकाइयाँ दी गई हैं:
   L_कुल = 100 x 4 = 400 फीट
   पी_मैक्स = 400 x 4.5 = 1,800 वाट
   P_driver = 1,800 x 1.20 = 2,160 वाट संचयी क्षमता आवश्यक।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

क्या 10 मिमी पीसीबी टी8 हाउसिंग स्मार्ट होम इकोसिस्टम (मैटर, ऐप्पल होमकिट, अमेज़ॅन एलेक्सा) के साथ संगत हैं?

हाँ। क्योंकि हमारे आवास मानक 10 मिमी एलईडी स्ट्रिप्स का समर्थन करने के लिए डिज़ाइन किए गए भौतिक बाड़े हैं, संगतता पूरी तरह से आपके द्वारा चुने गए एलईडी ड्राइवर और नियंत्रक पर निर्भर करती है। मैटर-संगत या ज़िगबी-सक्षम 10 मिमी स्मार्ट एलईडी स्ट्रिप्स के साथ आंतरिक स्थान को भरकर, आप अपने टी 8 रैखिक प्रकाश व्यवस्था को किसी भी आधुनिक स्मार्ट होम प्लेटफॉर्म के साथ एकीकृत कर सकते हैं।

10 मिमी एलईडी स्ट्रिप्स के लिए प्रति मीटर सटीक कटिंग सहनशीलता और रिक्ति अंतराल क्या हैं?

काटने की सहनशीलता और रिक्ति पैरामीटर आपके चयनित पीसीबी डिज़ाइन द्वारा नियंत्रित होते हैं। संरचनात्मक रूप से, जेई के प्रीमियम एल्यूमीनियम एक्सट्रूज़न को +/- 0.5 मिमी की अति-सटीक भौतिक सहनशीलता में काटा जाता है। हम इंजीनियरिंग टीमों को सुरक्षित तांबे के निशान और टर्मिनल कनेक्शन हेडर की अनुमति के लिए ट्यूब के प्रत्येक छोर पर कम से कम 1.5 मिमी की निकासी छोड़ने की सलाह देते हैं।

IP67/IP68 फ्लेक्स प्रमाणन बनाए रखने के लिए महत्वपूर्ण सुरक्षा निर्देश क्या हैं?

लंबे समय तक सेवा जीवन में उच्च IP67/IP68 पानी और धूल प्रतिरोध बनाए रखने के लिए, आपको उच्च गुणवत्ता वाले तटस्थ-क्योर सिलिकॉन सीलेंट का उपयोग करना चाहिए जो तांबे के निशान को खराब नहीं करेगा। हमेशा सत्यापित करें कि बाहरी बिजली केबलों को औद्योगिक-ग्रेड रबर तनाव-राहत ग्रंथियों के माध्यम से सुरक्षित रूप से रूट किया गया है, और सील अखंडता को सत्यापित करने के लिए नमूना बैचों पर दबाव अंतर परीक्षण चलाएं।

अपना उत्पादन बढ़ाएं: https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html पर हमारे साथ भागीदार बनें

चाहे आप संवेदनशील पौध नर्सरी सरणी, ठंडे औद्योगिक वातावरण, या आधुनिक वास्तुशिल्प परियोजनाओं के लिए फिक्स्चर डिजाइन कर रहे हों, एक अनुभवी निर्माता के साथ काम करने से बहुत फर्क पड़ता है। हमारे समर्पित का अन्वेषण करें10 मिमी पीसीबी तकनीकी पोर्टल के साथ एलईडी टी8 ट्यूब हाउसिंगविस्तृत वास्तुशिल्प ब्लूप्रिंट, कस्टम एनोडाइजिंग चयन और थोक वितरण संरचनाओं की समीक्षा करने के लिए।

कस्टम इंजीनियरिंग/ओईएम समाधान खोज रहे हैं?

एक शीर्ष स्तरीय पेशेवर निर्माता के रूप में, हम विश्व स्तर पर गतिशील स्केलिंग, इंजीनियरिंग परियोजनाओं और कस्टम सिस्टम के लिए प्रत्यक्ष फैक्टरी-मूल्य समाधान प्रदान करते हैं।
