जेईT8 डबल-पक्षीय एलईडी ट्यूब आवासओईएम लीनियर-लाइटिंग परियोजनाओं के लिए एक खाली संलग्नक मंच है। पुष्टि किए गए कॉन्फ़िगरेशन में 26 मिमी बाहरी व्यास, दो 12 × 1 मिमी पीसीबी स्थिति, एक आंतरिक 6063 एल्यूमीनियम प्रोफ़ाइल, एक स्पष्ट या फ्रॉस्टेड पॉली कार्बोनेट संलग्नक, प्लास्टिक अंत कैप और एक बाहरी-ड्राइवर लेआउट है। IP20 और IP65 कॉन्फ़िगरेशन के साथ मानक या अनुकूलित लंबाई 600 मिमी से 2400 मिमी तक उपलब्ध हैं।
मुख्य शब्द हैआवास. यह उत्पाद तब तक काम करने वाला लैंप नहीं बनता जब तक कि एलईडी, पीसीबी असेंबली, वायरिंग, ड्राइवर, एंड टर्मिनेशन और किसी भी आवश्यक सील का चयन और एकीकृत नहीं किया जाता है। इसलिए खरीदारों को इसका मूल्यांकन एक नियंत्रित ड्राइंग और इकट्ठे नमूने से करना चाहिए-केवल T8 नाम से नहीं। वर्तमान की समीक्षा करेंT8 दो तरफा चमकदार आवासजेई को अपना पीसीबी और प्रोजेक्ट आवश्यकताएं भेजने से पहले।
उत्पाद एक खाली ओईएम हाउसिंग है, तैयार टी8 लैंप या फ्लोरोसेंट रिप्लेसमेंट नहीं
"T8" सामान्य ट्यूब प्रारूप की पहचान करता है, लेकिन यह मौजूदा फ्लोरोसेंट फिक्स्चर के साथ विद्युत या यांत्रिक संगतता स्थापित नहीं करता है। पूरी तरह से अलग बोर्ड, वायरिंग, एंड कैप, माउंटिंग विवरण और पावर आर्किटेक्चर का उपयोग करते समय 26 मिमी आवास परिचित लग सकता है।
यह न मानें कि यह पारंपरिक फ्लोरोसेंट गिट्टी को स्वीकार करता है, G13 लैम्फोल्डर में फिट बैठता है, इसमें मेन-रेटेड पिन शामिल हैं, या एक-के-लिए-एक स्थापित लैंप को बदल सकता है। इनमें से किसी भी विवरण की पुष्टि आवास व्यास द्वारा नहीं की जाती है। यदि रेट्रोफिट संगतता की आवश्यकता है, तो अनुमोदन ड्राइंग पर आधार ज्यामिति, पिन व्यवस्था, समग्र लैंप लंबाई, विद्युत इनपुट, वायरिंग मोड और फिक्स्चर इंटरफ़ेस डालें।
यह अंतर खरीदारी को भी प्रभावित करता है। आवास विनिर्देश एक्सट्रूज़न और संलग्नक पैकेज की पहचान करता है। यह, अपने आप में, एलईडी मात्रा, रंग तापमान, प्रकाश उत्पादन, ऑप्टिकल वितरण, बिजली, ड्राइवर व्यवहार, डिमिंग, वृद्धि सुरक्षा, ऑपरेटिंग तापमान या सेवा जीवन को परिभाषित नहीं करता है। वे खरीदार के घटक डिजाइन और योग्यता कार्यक्रम द्वारा नियंत्रित पूर्ण-ल्यूमिनेयर निर्णय हैं।
दो तरफा T8 हाउसिंग असेंबली का क्रॉस-सेक्शन
असेंबली एक आंतरिक एल्यूमीनियम प्रोफ़ाइल के साथ एक गोल पॉली कार्बोनेट बॉडी को जोड़ती है। उस क्रॉस-सेक्शन के भीतर दो पीसीबी स्थितियाँ हैं, प्रत्येक की पहचान 12 × 1 मिमी के रूप में की गई है। यह व्यवस्था एक ओईएम डिजाइनर को एक 26 मिमी ट्यूब लिफाफे के अंदर एलईडी बोर्ड के लिए दो माउंटिंग स्थान देती है।
एल्यूमीनियम इंसर्ट पीसीबी स्थानों के लिए एक परिभाषित आंतरिक संरचना प्रदान करता है। यह बोर्डों से गर्मी हस्तांतरण में भी भाग ले सकता है, लेकिन अकेले मिश्र धातु के नाम या प्रोफ़ाइल से थर्मल प्रदर्शन का अनुमान नहीं लगाया जा सकता है। एलईडी लोडिंग, बोर्ड निर्माण, थर्मल-इंटरफ़ेस सामग्री, संपर्क गुणवत्ता, ड्राइवर हानि, परिवेश तापमान, ट्यूब अभिविन्यास और वायु प्रवाह सभी ऑपरेटिंग तापमान को प्रभावित करते हैं। स्थापित किए गए इच्छित एलईडी बोर्डों के साथ थर्मल डिज़ाइन को मंजूरी दें।
कैसे युग्मित पीसीबी स्थितियाँ दो चमकदार चेहरों का समर्थन करती हैं
दो पीसीबी स्थितियाँ संपूर्ण परिधि को रोशन करने के लिए एक बोर्ड पर निर्भर होने के बजाय एलईडी को ट्यूब के दो किनारों की ओर व्यवस्थित करने की अनुमति देती हैं। यह द्विदिशात्मक रैखिक प्रकाश व्यवस्था, निलंबित ल्यूमिनेयर, डिस्प्ले लाइटिंग, पारगमन अंदरूनी और अन्य स्थापनाओं के लिए उपयुक्त हो सकता है जहां एक से अधिक दिशाओं में प्रकाश की आवश्यकता होती है।
एक्सट्रूज़न एक विशिष्ट बीम कोण या समान 50/50 प्रकाश विभाजन की गारंटी नहीं देता है। वास्तविक वितरण पीसीबी की स्थिति, एलईडी पैकेज, डायोड स्पेसिंग, बोर्ड की चौड़ाई, पॉली कार्बोनेट से दूरी, डिफ्यूज़र फिनिश, आंतरिक रुकावट और आस-पास की ल्यूमिनेयर सतहों के अभिविन्यास पर निर्भर करता है। क्लियर पीसी एलईडी परिभाषा और आउटपुट दिशा को संरक्षित करता है; फ्रॉस्टेड पीसी प्रकाश को अधिक प्रभावी ढंग से मिश्रित करता है लेकिन दृश्य तीव्रता को कम कर सकता है और बीम नियंत्रण को नरम कर सकता है।
टूलींग या उत्पादन अनुमोदन से पहले, दोनों तरफ से प्रबुद्ध नमूने का निरीक्षण करें। एलईडी इमेजिंग, एल्युमीनियम इंसर्ट के पास डार्क बैंड, रंग भिन्नता, अंतिम छाया और दोनों चेहरों के बीच चमक में अंतर देखें। फोटोमेट्रिक परीक्षण तैयार-ल्यूमिनेयर स्तर पर होता है क्योंकि खाली आवास में कोई प्रकाश स्रोत नहीं होता है।
आपूर्ति किए गए आवास घटकों बनाम खरीदार द्वारा निर्दिष्ट एलईडी, पीसीबी असेंबली, वायरिंग, ड्राइवर और सील की पुष्टि करें
एक आवास कोटेशन में जेई द्वारा आपूर्ति किए गए भागों को खरीदार द्वारा आपूर्ति किए गए विद्युत घटकों से अलग किया जाना चाहिए। प्रकाशित उत्पाद विवरण के आधार पर, संलग्नक में आंतरिक 6063 एल्यूमीनियम प्रोफ़ाइल, स्पष्ट या फ्रॉस्टेड पॉली कार्बोनेट, और प्लास्टिक अंत कैप शामिल हो सकते हैं। आर्किटेक्चर एक बाहरी ड्राइवर का उपयोग करता है। सटीक पैकिंग सामग्री, एंड-कैप शैली, हार्डवेयर, सील, केबल-एंट्री पार्ट्स और असेंबली सेवाओं को अभी भी उद्धरण में पंक्ति दर पंक्ति सूचीबद्ध किया जाना चाहिए।
खरीदार को आम तौर पर एलईडी बोर्ड, एलईडी, वायरिंग, कनेक्टर, थर्मल-इंटरफ़ेस सामग्री, ड्राइवर, ग्राउंडिंग विधि जहां लागू हो, और अंतिम विद्युत समाप्ति को परिभाषित करने की आवश्यकता होती है। IP65 लक्ष्य के लिए, गैस्केट, सीलेंट, केबल ग्रंथियों, एंड-कैप सीलिंग और असेंबली प्रक्रिया की जिम्मेदारी विशेष रूप से स्पष्ट होनी चाहिए। IP65-सक्षम भागों का सेट अनियंत्रित फ़ील्ड असेंबली के बाद स्वचालित रूप से IP65 ल्यूमिनेयर नहीं है।
ड्राइंग और घटक समीक्षा के लिए विशिष्टता मैट्रिक्स
ड्राइंग समीक्षा के लिए शुरुआती बिंदु के रूप में निम्नलिखित मैट्रिक्स का उपयोग करें। प्रकाशित मान उपलब्ध उत्पाद कॉन्फ़िगरेशन की पहचान करते हैं; वे परियोजना-विशिष्ट सहनशीलता, फिट जांच या नियामक समीक्षा को प्रतिस्थापित नहीं करते हैं।
| पैरामीटर | प्रकाशित विन्यास | खरीदार को क्या मंजूर करना चाहिए |
|---|---|---|
| उत्पाद का प्रकार | खाली T8 दो तरफा LED ट्यूब हाउसिंग | आपूर्ति किए गए यांत्रिक भागों और अपवर्जित विद्युत घटकों का दायरा |
| घेरे के बाहर | 26 मिमी | व्यास सहनशीलता, सीधापन, संभोग मंजूरी, और स्थिरता फिट |
| पीसीबी पद | दो स्थितियाँ, प्रत्येक 12 × 1 मिमी | वास्तविक पीसीबी मोटाई और चौड़ाई, सम्मिलन निकासी, प्रतिधारण, और थर्मल संपर्क |
| आंतरिक धातु प्रोफ़ाइल | 6063 एल्यूमीनियम | प्रोफ़ाइल क्रॉस-सेक्शन, यदि आवश्यक हो तो समाप्त करें, सामग्री-महत्वपूर्ण होने पर गुस्सा, लंबाई में कटौती और गड़गड़ाहट सीमा |
| बाहरी घेरा | साफ़ या फ़्रॉस्टेड पॉलीकार्बोनेट | ऑप्टिकल उपस्थिति, प्रसार, रंग स्थिरता, प्रभाव आवश्यकताएं और पर्यावरणीय उपयुक्तता |
| अंत समाप्ति | प्लास्टिक अंत टोपियां | कैप ज्यामिति, अनुलग्नक विधि, केबल निकास, कनेक्टर या पिन विवरण, और सीलिंग जिम्मेदारी |
| ड्राइवर की व्यवस्था | बाहरी ड्राइवर | ड्राइवर का स्थान, वायरिंग मार्ग, कनेक्टर सिस्टम, तनाव राहत और विद्युत रेटिंग |
| प्रवेश विन्यास | IP20 या IP65 विकल्प | संपूर्ण सीलिंग डिज़ाइन, असेंबली निर्देश और तैयार इकाई परीक्षण विधि |
| लंबाई | मानक या अनुकूलित, 600-2400 मिमी | कट-लंबाई सहनशीलता, समग्र रूप से एकत्रित लंबाई, अंतिम भत्ता और पैकेजिंग सीमा |
निश्चित ज्यामिति: 26 मिमी व्यास और दो 12 × 1 मिमी पीसीबी स्थिति, ड्राइंग पर अनुमोदित फिट और सहनशीलता के साथ
26 मिमी व्यास और युग्मित 12 × 1 मिमी पीसीबी स्थिति मुख्य ज्यामिति हैं, लेकिन नाममात्र आयाम रिलीज के लिए पर्याप्त नहीं हैं। यदि बोर्ड का निर्माण, एक्सट्रूज़न, धनुष, कोटिंग और असेंबली सहनशीलता गलत दिशा में खड़ी हो जाती है, तो उसके स्लॉट के समान नाममात्र चौड़ाई पर डिज़ाइन किया गया बोर्ड बंध सकता है। एक ढीला फिट एक अलग समस्या पैदा करता है: बोर्ड की गति, असंगत थर्मल संपर्क, या विसारक के पीछे दृश्यमान गलत संरेखण।
आरएफक्यू में केवल "12 मिमी बोर्ड" लिखने के बजाय जेई को वास्तविक पीसीबी रूपरेखा भेजें। पीसीबी की मोटाई, किनारे की फिनिश, इंसर्शन एरिया के पास सोल्डर-मास्क या कोटिंग बिल्डअप, कंपोनेंट कीप-आउट जोन, कनेक्टर प्रोट्रूशियंस और इच्छित इंसर्शन दिशा को शामिल करें। अनुमोदित ड्राइंग में उन आयामों की पहचान होनी चाहिए जो फिट होने के लिए महत्वपूर्ण हैं और यह बताना चाहिए कि उन आयामों का निरीक्षण कैसे किया जाएगा।

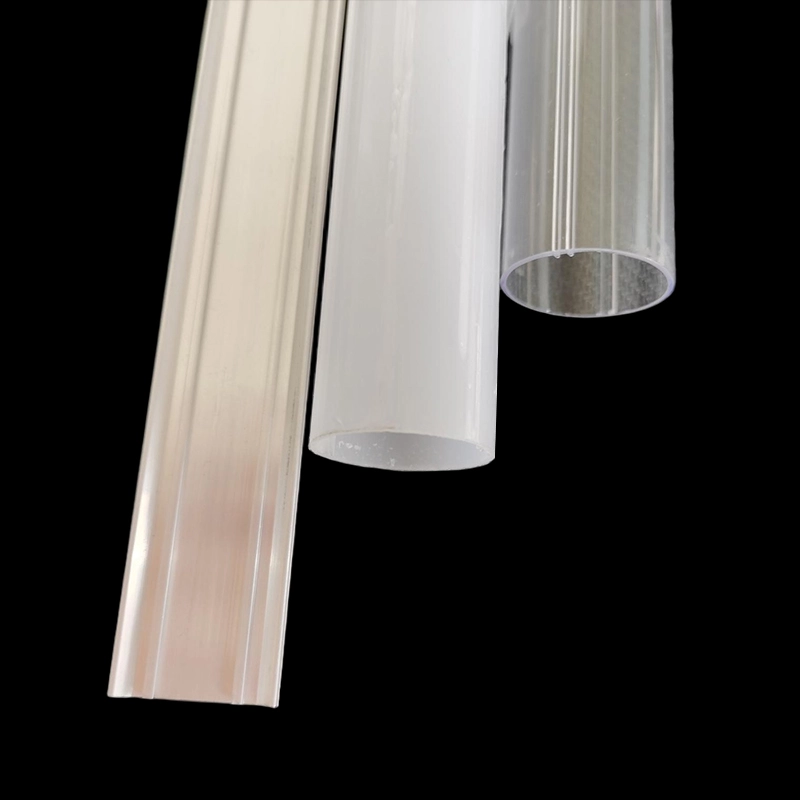

निर्माण और विकल्प: आंतरिक 6063 एल्यूमीनियम प्रोफ़ाइल, स्पष्ट या फ्रॉस्टेड पॉली कार्बोनेट, प्लास्टिक अंत टोपियां, बाहरी ड्राइवर, और 600-2400 मिमी लंबाई
6063 का उपयोग आमतौर पर एक्सट्रूडेड एल्यूमीनियम प्रोफाइल के लिए किया जाता है क्योंकि इसे नियंत्रित क्रॉस-सेक्शन में बनाया जा सकता है और सामान्य परिष्करण प्रक्रियाओं को स्वीकार करता है। फिर भी, "6063 एल्युमीनियम" पूर्ण तापीय या यांत्रिक विशिष्टता नहीं है। यदि स्वभाव, सतह का उपचार, चालकता, उपस्थिति, या संक्षारण व्यवहार परियोजना के लिए मायने रखता है, तो ड्राइंग में आवश्यकता जोड़ें और पुष्टि का अनुरोध करें।
लंबाई भी खरीद मूल्य से अधिक बदलती है। लंबे आवास सीधेपन, क्षति से निपटने, पीसीबी प्रविष्टि, वायरिंग पहुंच और पैकेज डिजाइन के प्रति अधिक संवेदनशील होते हैं। पुष्टि करें कि क्या आपकी निर्दिष्ट लंबाई कट एक्सट्रूज़न, पॉलीकार्बोनेट बॉडी, या एंड कैप सहित समग्र इकट्ठी इकाई को संदर्भित करती है। जेई मानक और सूचीबद्ध करता हैकस्टम-लंबाई T8 LED ट्यूब हाउसिंग600 मिमी से 2400 मिमी तक के विकल्प; उद्धरण में सटीक पूर्ण लंबाई और सहनशीलता की पहचान होनी चाहिए।
क्लियर या फ्रॉस्टेड पीसी, एंड-कैप टर्मिनेशन, और IP20 या IP65 कॉन्फ़िगरेशन विकल्प
जब एलईडी दृश्यता, दिशात्मक आउटपुट, या आंतरिक बोर्डों की उपस्थिति स्वीकार्य हो तो स्पष्ट पॉली कार्बोनेट चुनें। यह डायोड रिक्ति, वायरिंग, जोड़ों और छोटी संरेखण त्रुटियों को प्रकट कर सकता है, इसलिए आंतरिक निर्माण स्पष्ट रूप से साफ होना चाहिए। जब आपको बेहतर दृश्य मिश्रण और कम प्रत्यक्ष एलईडी इमेजिंग की आवश्यकता हो तो फ्रॉस्टेड पीसी चुनें। फ्रॉस्टिंग पर्याप्त एलईडी स्पेसिंग या ऑप्टिकल परीक्षण का विकल्प नहीं है, और ट्रांसमिशन पर इसके प्रभाव का मूल्यांकन वास्तविक प्रकाश इंजन के साथ किया जाना चाहिए।
एंड कैप्स अक्सर अनदेखा इंटरफ़ेस बन जाते हैं। वे निर्धारित करते हैं कि ट्यूब कैसे बंद होती है, तार आवास से कैसे निकलते हैं, और असेंबली आसपास के ल्यूमिनेयर से कैसे जुड़ती है। एक प्लास्टिक एंड कैप को एक मानकीकृत फ्लोरोसेंट बेस या वॉटरप्रूफ सील प्रदान करने वाला नहीं माना जाना चाहिए। ड्राइंग पर प्रतिधारण विधि, केबल खोलना, कनेक्टर व्यवस्था, ध्रुवीयता अंकन, तनाव राहत और सेवा-पहुंच आवश्यकताओं को रखें।
IP20 केवल वहीं उपयुक्त है जहां पूर्ण डिज़ाइन के लिए पानी के प्रवेश से सुरक्षा की आवश्यकता नहीं होती है। IP65 विकल्प धूल-रोधी और जल-जेट-प्रतिरोधी कॉन्फ़िगरेशन के लिए है, लेकिन रेटिंग केवल पूर्ण संलग्नक प्रणाली और असेंबली विधि को परिभाषित और परीक्षण किए जाने के बाद ही लागू होती है। एंड-कैप जोड़, केबल प्रविष्टियाँ, सील संपीड़न, कटी हुई सतहें, और उत्पादन कारीगरी सभी रिसाव का कारण बन सकते हैं।
पूछें कि कैसे उद्धृत किया गयाIP20 या IP65 T8 हाउसिंग कॉन्फ़िगरेशनघटकों और संयोजन में भिन्न है। यदि जेई आपके कारखाने को असेंबल करने के लिए ढीले हिस्सों की आपूर्ति करता है, तो सील सामग्री, सीलेंट स्थान, जहां प्रासंगिक हो, ठीक करने की स्थिति, कैप डालने या बांधने की विधि और तैयार उत्पाद प्रवेश परीक्षण पर सहमत हों। केवल असंबद्ध आवास नमूने के आधार पर आईपी दावा न छापें।
पारगमन, वाणिज्यिक, वास्तुकला और संरक्षित आउटडोर ल्यूमिनेयरों के लिए अनुप्रयोग सीमाएँ
दो तरफा प्रारूप रेल-वाहन अंदरूनी, स्टेशनों, वाणिज्यिक प्रकाश व्यवस्था, गैरेज, स्कूलों, कारखानों और अन्य रैखिक प्रतिष्ठानों का समर्थन कर सकता है। ये उपयोग एक योग्यता मानक को साझा नहीं करते हैं, इसलिए एप्लिकेशन का नाम कभी भी इंजीनियरिंग आवश्यकताओं के अनुरूप नहीं होना चाहिए।
रेल-वाहन प्रकाश व्यवस्था के लिए कंपन, झटके, लौ और धुएं के व्यवहार, विद्युत सुरक्षा, विद्युत चुम्बकीय अनुकूलता, सामग्री का पता लगाने की क्षमता और सुरक्षित अवधारण के लिए परियोजना-विशिष्ट जांच की आवश्यकता हो सकती है। 26 मिमी आवास ज्यामिति उनमें से किसी भी आवश्यकता का अनुपालन साबित नहीं करती है। नमूना लेने से पहले जेई को आवश्यक परीक्षण या सामग्री-दस्तावेज़ सूची दें ताकि अनुपलब्ध साक्ष्य ग्राहक सबमिशन के बजाय जल्दी खोजा जा सके।
वाणिज्यिक और वास्तुशिल्प ल्यूमिनेयरों के लिए, खरीदारों को आमतौर पर उपस्थिति, प्रकाश वितरण, माउंटिंग एकीकरण, ड्राइवर पहुंच, गर्मी, सफाई और रखरखाव पर ध्यान देने की आवश्यकता होती है। फ्रॉस्टेड पीसी व्यक्तिगत एलईडी को छिपा सकता है, लेकिन एक लंबी चमकदार रेखा अभी भी बोर्ड जोड़ों या अंत कैप पर अंधेरे क्षेत्र दिखा सकती है। यदि निरंतर उपस्थिति मायने रखती है तो एक पूर्ण लंबाई का नमूना बनाएं; एक छोटा ऑफकट हर उत्पादन मुद्दे को उजागर नहीं करेगा।
गैरेज, फ़ैक्टरियाँ और संरक्षित बाहरी स्थान धूल, नमी, सफाई प्रथाएँ, तापमान भिन्नता और संभावित रासायनिक जोखिम जोड़ते हैं। IP65 परिभाषित परीक्षण स्थितियों के तहत प्रवेश को संबोधित करता है, न कि यूवी प्रतिरोध, रासायनिक अनुकूलता, संक्षेपण, प्रभाव प्रतिरोध, या अप्रतिबंधित बाहरी जोखिम को। उन संपत्तियों को अलग से निर्दिष्ट और सत्यापित किया जाना चाहिए। यदि ट्यूब किसी अन्य सीलबंद ल्यूमिनेयर के अंदर बैठेगी, तो फंसी हुई गर्मी पर भी विचार करें और क्या बाहरी ड्राइवर पहुंच योग्य रहेगा।
अनुमोदन साक्ष्य: चित्र, नमूना निरीक्षण, परीक्षण विधियां, सामग्री दस्तावेज़, और आवास प्रमाणन दावे के बिना यूएल या ईटीएल सबमिशन समर्थन
एक विश्वसनीय अनुमोदन पैकेज एक नियंत्रित क्रॉस-सेक्शनल ड्राइंग और एक असेंबली ड्राइंग से शुरू होता है। उन्हें 26 मिमी व्यास, पीसीबी स्थिति, मुख्य इंटरफेस, सामग्री कॉलआउट, एंड-कैप विवरण, लंबाई परिभाषा और संशोधन स्थिति दिखानी चाहिए। पीसीबी प्रविष्टि, कैप फिट, माउंटिंग या सीलिंग को प्रभावित करने वाले आयाम सामान्य नोट के बजाय स्पष्ट सहनशीलता के पात्र हैं।
नमूना निरीक्षण में आयाम और व्यावहारिक संयोजन शामिल होना चाहिए। वास्तविक पीसीबी डालें, इच्छित तारों को रूट करें, अंतिम कैप फिट करें, और धनुष, मोड़, खरोंच, रंग भिन्नता, कैप अंतराल और बोर्ड आंदोलन के लिए पूरी लंबाई की जांच करें। फिर तापमान और ऑप्टिकल उपस्थिति का मूल्यांकन करने के लिए प्रतिनिधि स्थितियों के तहत इच्छित एलईडी और ड्राइवर सिस्टम को संचालित करें।
परिणामों की तुलना करने से पहले परीक्षण विधियों पर सहमति होनी चाहिए। IP65 डिज़ाइन के लिए, पहचानें कि परीक्षण जेई के इकट्ठे नमूने पर लागू होता है या आपके केबल प्रविष्टि और वायरिंग सहित आपके तैयार ल्यूमिनेयर पर। सामग्री दस्तावेजों में घोषणाएं, डेटाशीट या परीक्षण रिपोर्ट शामिल हो सकती हैं, लेकिन खरीदे जाने वाले सटीक राल, एल्यूमीनियम विनिर्देश, रंग और उत्पादन कॉन्फ़िगरेशन के लिए उनकी उपलब्धता और प्रासंगिकता की पुष्टि की जानी चाहिए।
यूएल या ईटीएल सबमिशन समर्थन को दस्तावेज़ समन्वय के रूप में माना जाना चाहिए, न कि एक व्यापक प्रमाणन दावे के रूप में। एक सामग्री रिकॉर्ड, घटक फ़ाइल, या आपूर्तिकर्ता घोषणा खाली आवास - या तैयार लैंप - यूएल सूचीबद्ध या ईटीएल सूचीबद्ध नहीं बनाती है। अंतिम निर्माण, विद्युत घटक, तापमान, रिक्त स्थान, वायरिंग, बाड़े, और इच्छित उपयोग सभी की समीक्षा चयनित प्रमाणन निकाय द्वारा की जा सकती है।
जेई को बताएं कि आपके लैब या प्रमाणन भागीदार को किस सबमिशन रूट और दस्तावेज़ की आवश्यकता है। जेई तब पुष्टि कर सकता है कि प्रस्तावित सामग्री और कॉन्फ़िगरेशन के लिए क्या उपलब्ध है। यदि कोई विशिष्ट पहचान, सूचीकरण, ज्वलनशीलता वर्गीकरण, फ़ाइल संख्या, या परीक्षण रिपोर्ट अनिवार्य है, तो आदेश को मंजूरी देने से पहले उस साक्ष्य को प्राप्त करें और सत्यापित करें। इसका अनुमान कभी भी किसी लोगो, सामान्य सामग्री परिवार या किसी पिछले प्रोजेक्ट से न लगाएं।
ड्राइंग समीक्षा से लेकर नमूना अनुमोदन और उत्पादन कोटेशन तक
चीन गहरी एक्सट्रूज़न क्षमता प्रदान करता है, लेकिन अकेले कारखाने का स्थान आपको ड्राइंग नियंत्रण, घटक फिट, या दोहराव के बारे में बहुत कम बताता है। जेई एलईडी लाइटिंग के लिए एल्यूमीनियम और प्लास्टिक एक्सट्रूज़न का निर्माण करता है, जिसमें ट्यूब हाउसिंग, एलईडी प्रोफाइल, पीसी ट्यूब, एंड कैप और ट्राई-प्रूफ हाउसिंग शामिल हैं। इस परियोजना के लिए, उपयोगी साक्ष्य एक उत्तरदायी ड्राइंग प्रक्रिया, एक प्रतिनिधि नमूना, एक परिभाषित निरीक्षण योजना और एक उद्धरण है जो आपूर्ति सीमा को स्पष्ट करता है।
अनुकूलन वर्कफ़्लो: ड्राइंग संशोधन, डीएफएम फीडबैक, मोल्ड चयन, नमूना सत्यापन और उत्पादन गुणवत्ता नियंत्रण
"T8 आवास" के लिए ढीले-ढाले अनुरोध के बजाय आवेदन से शुरुआत करें। पीसीबी फ़ाइलें, लक्ष्य समग्र लंबाई, ऑप्टिकल प्राथमिकता, अंतिम समाप्ति, प्रवेश लक्ष्य, माउंटिंग इंटरफ़ेस और अनिवार्य दस्तावेज़ भेजें। जेई उन इनपुटों की तुलना मौजूदा सार्वजनिक मोल्ड से कर सकता है या यह निर्धारित कर सकता है कि निजी मोल्ड और कस्टम एक्सट्रूज़न की आवश्यकता है या नहीं।
ड्राइंग संशोधन के दौरान, बोर्ड क्लीयरेंस, एंड-कैप एंगेजमेंट, वायर रूटिंग, कंपोनेंट कीप-आउट एरिया, सीलिंग सतहों और दृश्यमान कॉस्मेटिक ज़ोन का समाधान करें। डीएफएम फीडबैक को उन आयामों की पहचान करनी चाहिए जिन्हें पकड़ना या निरीक्षण करना मुश्किल है और कोई भी बदलाव जो टूलींग, असेंबली या लागत को प्रभावित करता है। एक कस्टम प्रोफ़ाइल एक वास्तविक इंटरफ़ेस समस्या को हल कर सकती है, लेकिन यह टूलींग अनुमोदन भी जोड़ती है और प्रोजेक्ट को एक नए क्रॉस-सेक्शन में लॉक कर देती है। केवल गैर-महत्वपूर्ण पीसीबी किनारे को अपनाने से बचने के लिए निजी टूलींग का ऑर्डर न दें।
नमूने को वास्तविक जोखिमों का परीक्षण करने के लिए सहमत सामग्री, डिफ्यूज़र फ़िनिश, एल्यूमीनियम क्रॉस-सेक्शन, एंड-कैप डिज़ाइन और लंबाई का बारीकी से प्रतिनिधित्व करना चाहिए। किसी भी स्वीकृत विचलन को रिकॉर्ड करें. एक बार जब नमूना आयामी, असेंबली, ऑप्टिकल, थर्मल और लागू प्रवेश जांच पास कर लेता है, तो उत्पादन उद्धरण के लिए उपयोग किए जाने वाले ड्राइंग संशोधन को फ्रीज कर दें।
उत्पादन गुणवत्ता नियंत्रण को अवलोकन योग्य आवश्यकताओं से जोड़ा जाना चाहिए: सामग्री की पहचान, महत्वपूर्ण क्रॉस-अनुभागीय आयाम, कट की लंबाई, जहां निर्दिष्ट हो वहां सीधापन, सतह की स्थिति, विसारक उपस्थिति, एंड-कैप फिट, पीसीबी प्रविष्टि और पैकेजिंग सुरक्षा। सीलबंद असेंबली के लिए, परिभाषित करें कि प्रवेश प्रदर्शन की जांच कैसे की जाती है और किस नमूना स्तर पर। उद्धरण में उन बिंदुओं को ईमेल मान्यताओं पर छोड़ने के बजाय टूलिंग स्वामित्व, जहां लागू हो, नमूना शुल्क, ऑर्डर मात्रा, लीड-टाइम आधार, पैकिंग विधि और शिपिंग शर्तों का भी उल्लेख होना चाहिए।
आरएफक्यू चेकलिस्ट: लंबाई, पीसीबी ज्यामिति, डिफ्यूज़र, आईपी लक्ष्य, अंत कैप, सहनशीलता, मात्रा, पैकेजिंग, गंतव्य और आवश्यक दस्तावेज
- लंबाई:उपलब्ध 600-2400 मिमी सीमा के भीतर कट की लंबाई और आवश्यक कुल मिलाकर लंबाई निर्दिष्ट करें।
- पीसीबी ज्यामिति:बोर्ड की चौड़ाई, मोटाई, रूपरेखा, कनेक्टर स्थिति, घटक रखरखाव, और सम्मिलन दिशा संलग्न करें।
- विसारक:स्पष्ट या फ्रॉस्टेड पीसी का चयन करें और उस ऑप्टिकल उपस्थिति का वर्णन करें जिसे आपको प्रदर्शित करने के लिए नमूने की आवश्यकता है।
- आईपी लक्ष्य:बताएं कि IP20 या IP65, अंतिम असेंबली कौन करता है, और किस तैयार कॉन्फ़िगरेशन का परीक्षण किया जाएगा।
- एंड कैप्स:समाप्ति, केबल निकास, कनेक्टर या पिन आवश्यकताओं, प्रतिधारण, सीलिंग और तनाव राहत को परिभाषित करें।
- सहनशीलता:पीसीबी फिट, कैप एंगेजमेंट, माउंटिंग, लंबाई और मेटिंग भागों के लिए महत्वपूर्ण आयामों को चिह्नित करें।
- मात्रा:प्रोटोटाइप, पायलट और अपेक्षित उत्पादन मात्रा दें ताकि सार्वजनिक-मोल्ड और कस्टम-मोल्ड मार्गों की तुलना की जा सके।
- पैकेजिंग:सतह-संरक्षण आवश्यकताओं, बंडल सीमा, लेबलिंग और लंबाई से संबंधित किसी भी हैंडलिंग प्रतिबंध की पहचान करें।
- गंतव्य:डिलीवरी देश, शहर या बंदरगाह, पसंदीदा शिपिंग शर्तें और कोई भी आयात-दस्तावेज़ आवश्यकताएं प्रदान करें।
- दस्तावेज़ीकरण:अनुमोदन के लिए आवश्यक चित्र, निरीक्षण रिपोर्ट, सामग्री रिकॉर्ड, घोषणाएं, परीक्षण साक्ष्य और प्रमाणन-प्रस्तुत दस्तावेजों की सूची बनाएं।
नमूना योजना और उत्पादन कोटेशन का अनुरोध करने के लिए उस पैकेज को अपने ड्राइंग संशोधन के साथ भेजें26 मिमी दो तरफा T8 LED ट्यूब हाउसिंग.
