एलईडी T8 डबल-एंडेड G13 एंड कैप्स की प्रमुख विशेषताएं और महत्व

आज हम प्रमुख विशेषताओं और महत्व के बारे में बात करते हैंएलईडी T8 डबल-एंडेड G13 एंड कैप्स।

1। आंतरिक कनेक्शन महत्वपूर्ण हैं:

गैर-थ्रू कनेक्शन: पारंपरिक फ्लोरोसेंट लैंप एंड कैप के अंदर धातु के टैब के विपरीत जो सीधे फिलामेंट से सीधे जुड़े होते हैं, एलईडी लैंप के जी 13 एंड कैप के आंतरिक कनेक्शन सर्किट का हिस्सा होते हैं।

शंटर्स/करंट-लिमिटिंग रेसिस्टर्स: यह मुख्य अंतर है! पुराने लैंपों के साथ संगत होने के लिए जिन्हें संशोधित नहीं किया गया है और अभी भी पारंपरिक आगमनात्मक बैलस्ट (या इलेक्ट्रॉनिक रोने) स्थापित किए गए हैं, अधिकांश "संगत" डबल-एंडेड एलईडी टी 8 लैंप एक प्रमुख इलेक्ट्रॉनिक घटक स्थापित करेंगे-एक अंत में एक शंट या वर्तमान-सीमित प्रतिरोधक एक अंत में (कभी-कभी दोनों छोरों)।

फ़ंक्शन: जब दीपक को एक पारंपरिक गिट्टी के साथ एक दीपक में डाला जाता है, तो शंट/अवरोधक "धोखा" या गिट्टी द्वारा उत्पन्न आगमनात्मक प्रतिक्रिया या उच्च-वोल्टेज दालों को बायपास कर देगा, उच्च वोल्टेज को एलईडी लैंप के अंदर ड्राइवर सर्किट को नुकसान पहुंचाने से रोकता है। उसी समय, यह एसी मेन को वर्तमान सीमित के बाद दीपक के अंदर एलईडी ड्राइवर बिजली की आपूर्ति में प्रवेश करने की अनुमति देता है।

स्थान: आमतौर पर एक छोर पर अंत कैप के अंदर स्थित (इस छोर के अंदर के दो पिन शॉर्ट-सर्किटेड होते हैं और शंट/रेसिस्टर के माध्यम से आंतरिक ड्राइव सर्किट से जुड़े होते हैं)। दूसरे छोर पर अंत कैप के अंदर, दो पिन सीधे ड्राइव सर्किट (एल और एन) के इनपुट से जुड़े होते हैं।

अंकन: शंट/रोकनेवाला के साथ अंत कैप का अंत आमतौर पर चिह्नित किया जाता है (जैसे कि लेबलिंग, उत्कीर्णन, रंग भेदभाव या थोड़ा अलग संरचना) यह इंगित करने के लिए कि यह "गिट्टी अंत" या "बाईपास" अंत है। स्थापित करते समय, इस अंत को गिट्टी से जुड़े दीपक के किनारे दीपक धारक में डाला जाना चाहिए!

शंट-फ्री प्रकार (रेट्रोफिट लैंप के लिए): यदि गिट्टी को दीपक से हटा दिया गया है (जम्पर सीधे मेन एल/एन से जुड़ा हुआ है), तो बिना शंट के एलईडी टी 8 लैंप का उपयोग किया जा सकता है। इस दीपक के दोनों सिरों पर अंतिम कैप संरचना आमतौर पर सममित होती है, और आंतरिक कनेक्शन सरल होता है (एक छोर पर शॉर्ट-सर्कुलेटेड एल/एन? दूसरे छोर पर शॉर्ट-सर्किटेड? यह विशिष्ट डिजाइन पर निर्भर करता है, लेकिन कोई शंट की आवश्यकता नहीं होती है)। कृपया खरीदते समय निर्देशों को ध्यान से पढ़ें।

2। संरचनात्मक डिजाइन और सामग्री:

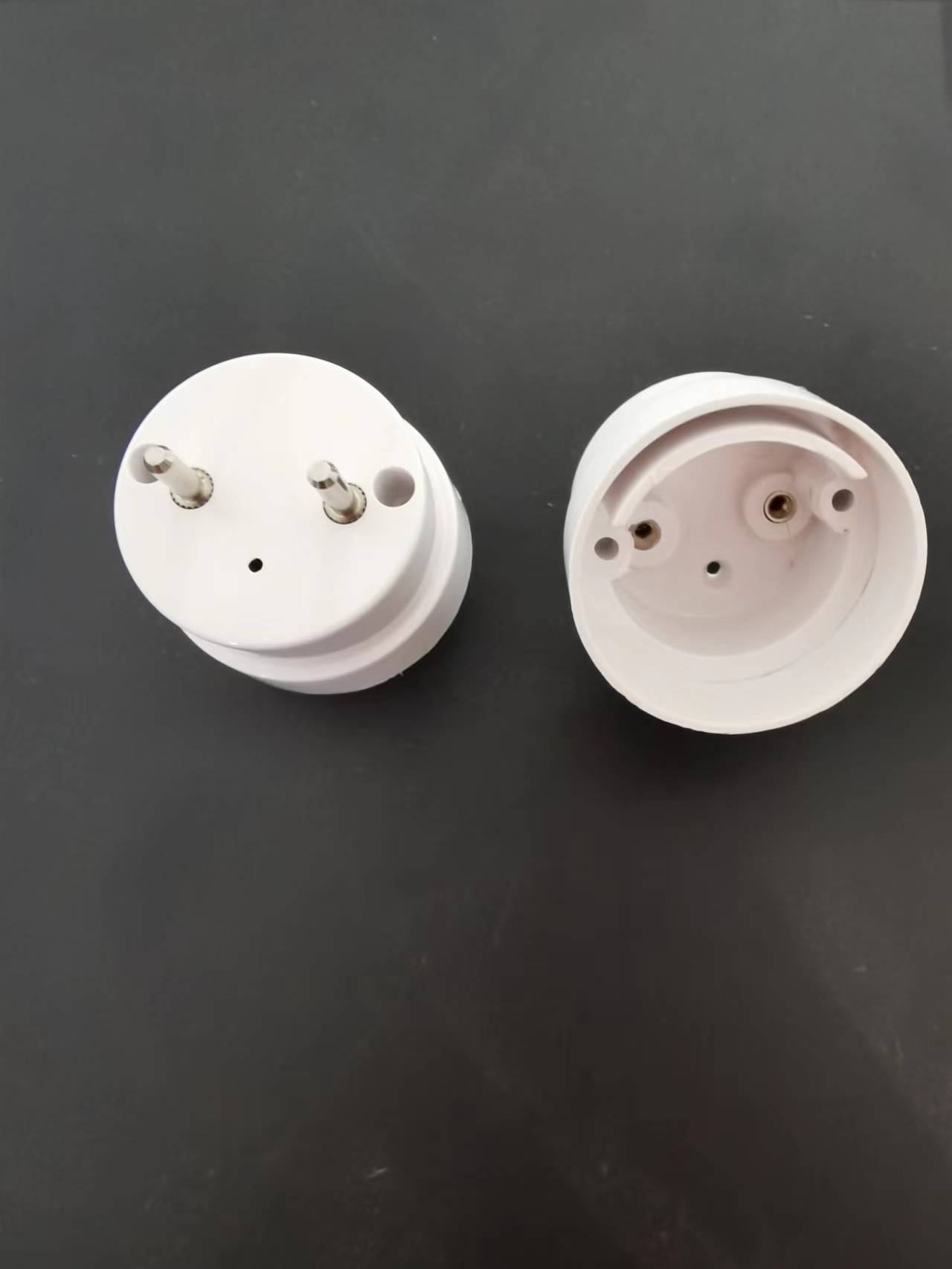

उच्च-वोल्टेज इन्सुलेशन आवश्यकताएं: मेन्स (220V) तक सीधी पहुंच के कारण, एलईडी लैंप ट्यूब के जी 13 एंड कैप की इन्सुलेशन प्रदर्शन आवश्यकताएं बहुत अधिक हैं। यह आमतौर पर लौ-रिटार्डेंट, उच्च तापमान प्रतिरोधी उच्च गुणवत्ता वाले प्लास्टिक (जैसे पीसी, पीबीटी) से बना होता है।

आंतरिक तार कनेक्शन: लैंप ट्यूब के अंदर पीसीबी बोर्ड या ड्राइवर मॉड्यूल से पिन के धातु संपर्कों को जोड़ने के लिए अंत कैप के अंदर तार हैं। इन तारों की गुणवत्ता और वेल्डिंग विश्वसनीयता बहुत महत्वपूर्ण है।

गर्मी अपव्यय विचार: शंट/रोकनेवाला काम करते समय गर्मी उत्पन्न करता है, और अंत कैप डिज़ाइन कभी -कभी एक निश्चित मात्रा में गर्मी विघटन पर विचार करता है (हालांकि मुख्य गर्मी अपव्यय लैंप ट्यूब के एल्यूमीनियम सब्सट्रेट पर निर्भर करता है)।

3। महत्व का सारांश:

सुरक्षा बाधा: यह उपयोगकर्ताओं को बिजली के झटके से रोकने के लिए पहला भौतिक इन्सुलेशन बाधा है।

सर्किट के महत्वपूर्ण नोड्स: यह मुख्य पहुंच और (संगत प्रकारों के लिए) गिट्टी बाईपास की प्रमुख कड़ी है।

संगतता प्राप्ति: आंतरिक शंट/अवरोधक पुराने फ्लोरोसेंट लैंप के साथ "एंड कैप और प्ले" संगतता प्राप्त करने के लिए मुख्य घटक है।

स्थापना निर्देश: चिह्नित अंत CAP उपयोगकर्ताओं को सही ढंग से स्थापित करने के लिए गाइड करता है (शंट समाप्ति गिट्टी पक्ष)।
